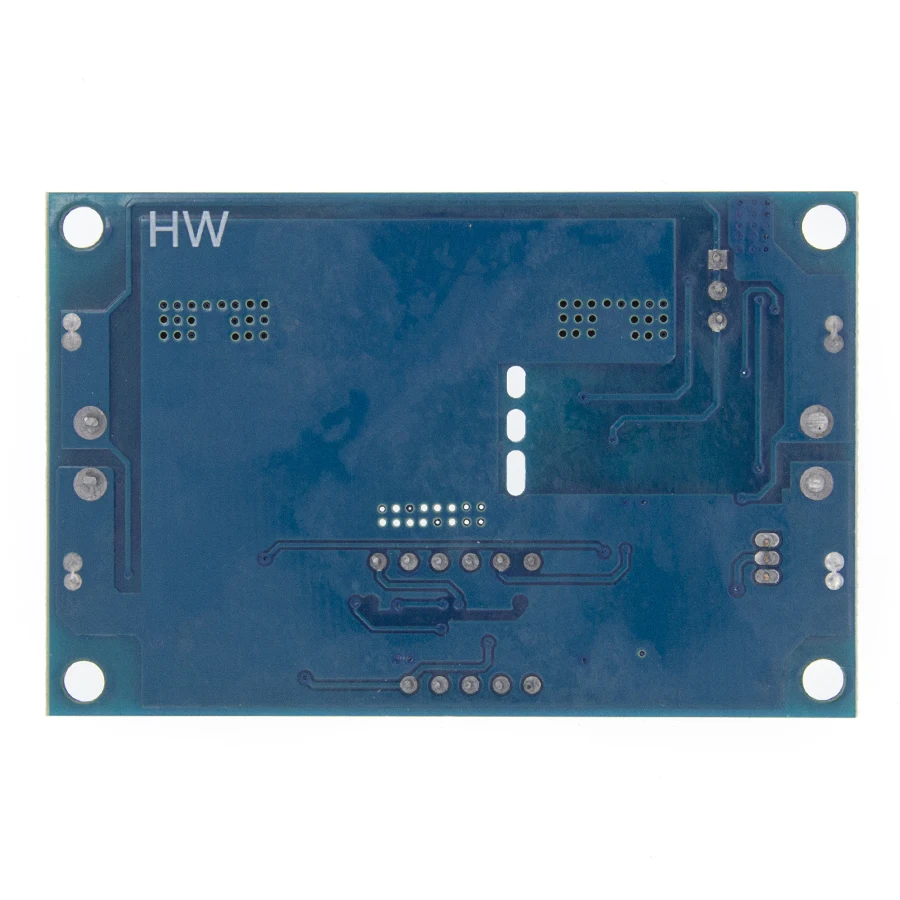

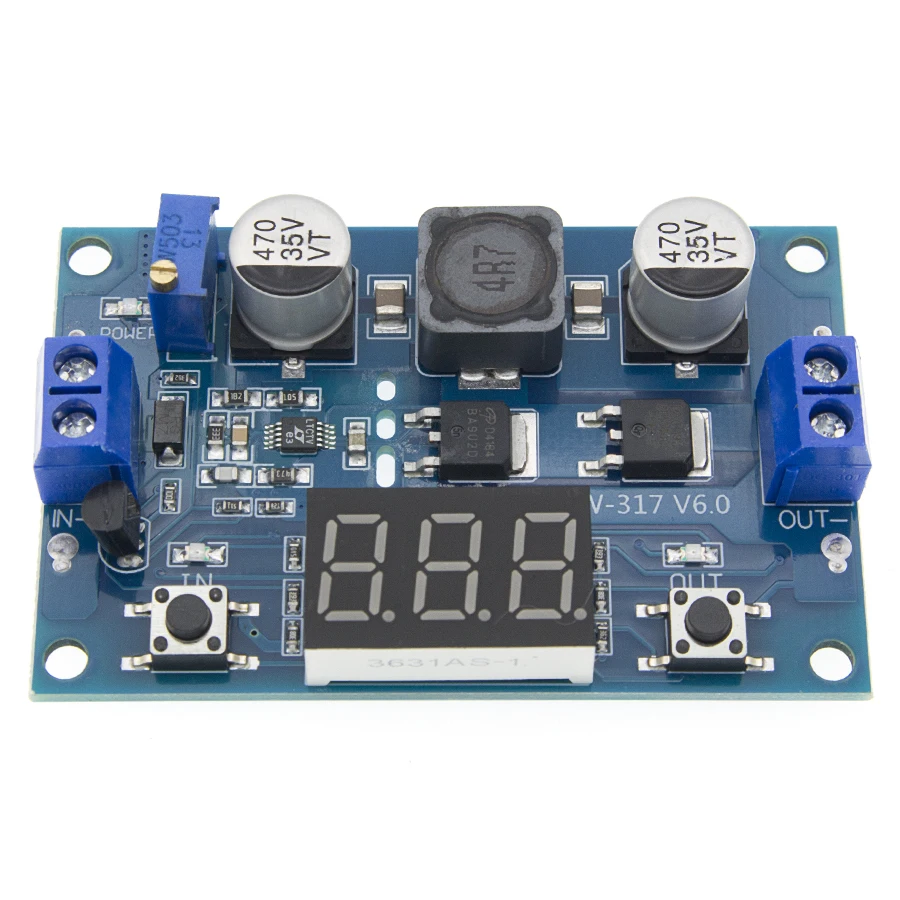

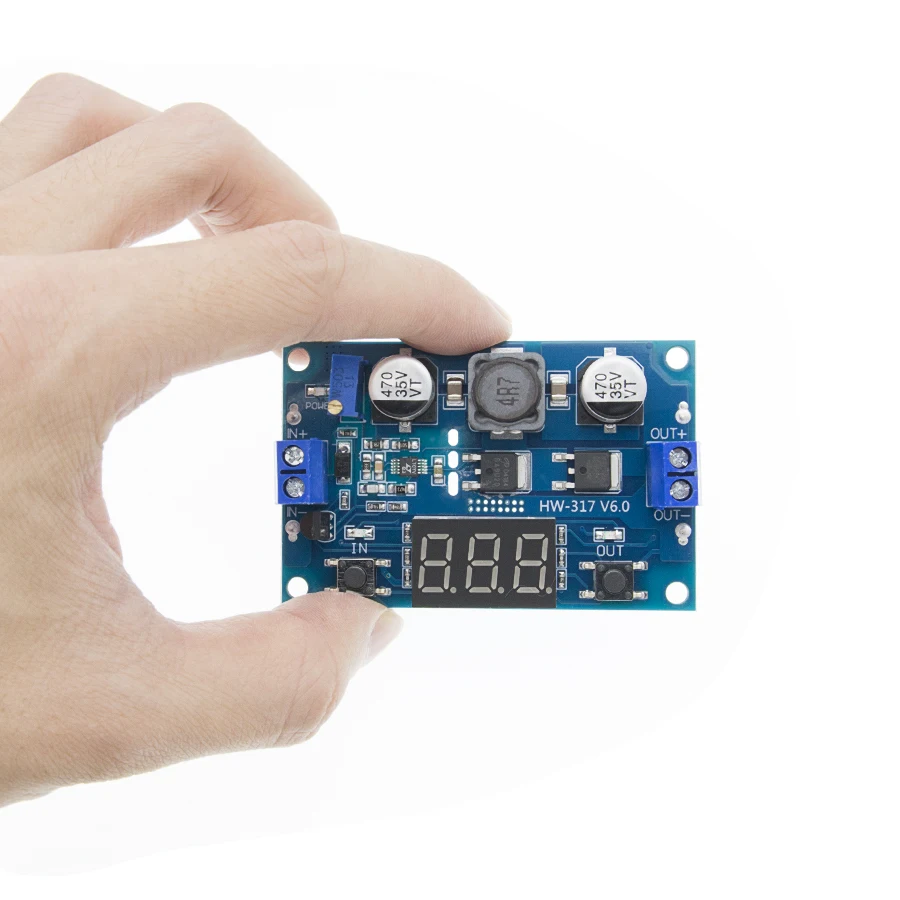

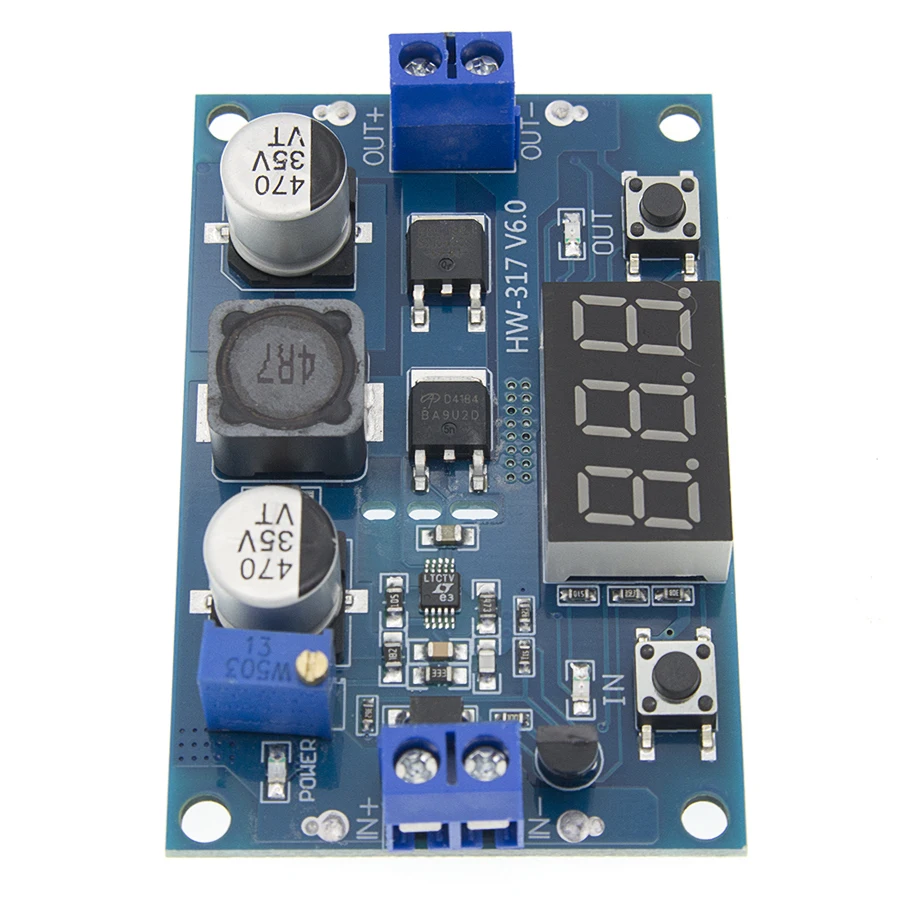

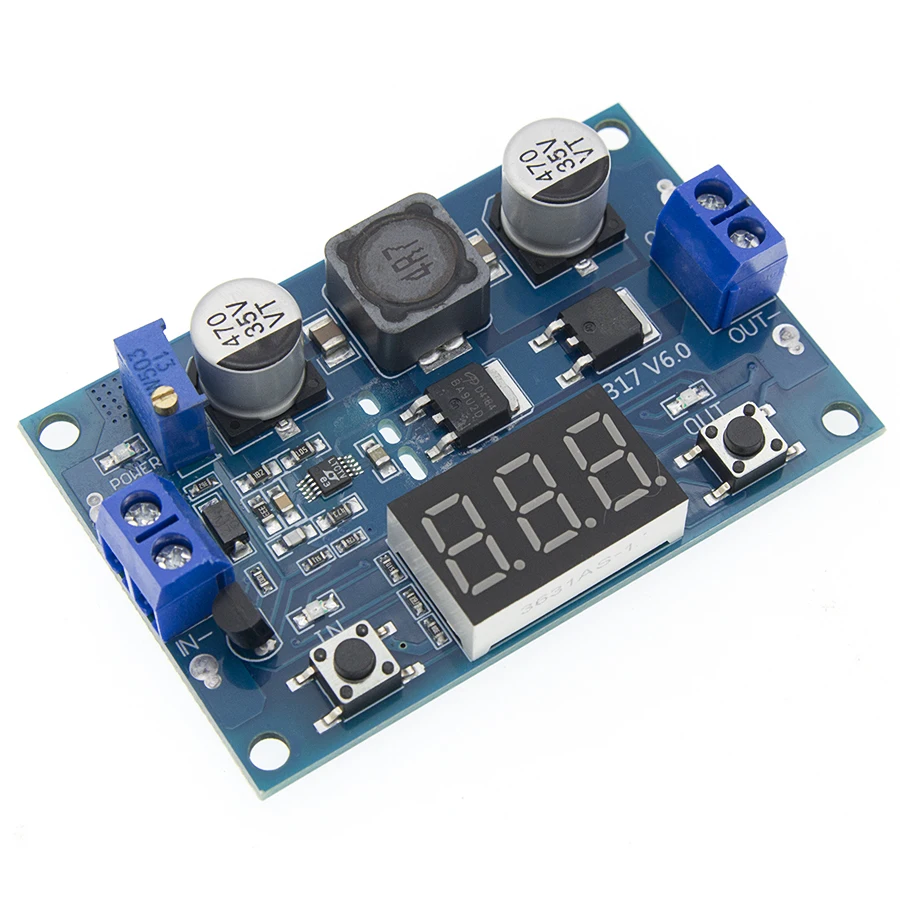

Повышающий Модуль LTC1871 постоянный ток 3 35 в до 5 В повышающий преобразователь

Повышающий Модуль LTC1871 постоянный ток 3 35 в до 5 В повышающий преобразователь

Модуля boost используются передовые микроконтроллер и США импорт boost контроллер, Он устраняет В Потребность в настоящее время резистор Используя силуMosfet'S-сопротивление, Тем самым максимальной эффективности, До 96.4%. ИмпортEdВысокой мощности с низким сопротивлениемMosТранзистор, сильного тока и высокая эффективностьSChottky, Шире и толще следов PCB, -Мы предлагаем лучшую цену высокой мощности и низкое повышение температуры. WВ случае если напряжение на входе и выходе составляет более 20V, Модуль до 128 Вт Выходная мощность.

Особенности:

1.Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Вышеупомянутые государства способны для того, чтобы быть сохранены, не теряется даже если силаОтключен. (Бортовой светодиодный индикатор «IN» включен, значение входного напряжения в трубке nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3.Специальный запуск, вольтметр функция тарирования, Никогда не существует вольтметр неточная!

Вольтметр метод калибровки:

(1) OВыход напряжения калибровкиS

Шаг 1АDjust \ tправая Кнопка так, что «выход» светодиодный подсветкой, вольтметр показывает значение выходного напряженияPПрелестное правой кнопкой мыши в течение более 2 секунд, отпустите кнопку мыши, Вольтметр и «выход» светодиодный мигает синхронно с тем, что вы Ввести режим калибровки выходного напряжения.

Шаг 2 Нажмите кнопку \ tправая кнопка (с нормальной скоростью) Величина напряжения складываются единое целое;PПрелестное левую кнопку, при температуре минус единое целое;DВвиду различного единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно пресс для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V,HOw много раз вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг3,Нажмите правой кнопкой мыши в течение более 2 секунд, отпустите кнопку мыши, для выхода в режим калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) ВВыходное напряжение калибровкиS

Шаг 1АDjust правой кнопки так, чтобы"В"Светодиодный подсветкой, вольтметр показывает значениеВВыходное напряжение; Нажмите правой кнопкой мыши в течение более 2 секунд, отпустите кнопку мыши, Вольтметр и"В"Светодиодный мигает синхронно с тем, что вы входите вВВыходное напряжение калибровки режим.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1.Диапазон входного напряжения:3~35VDC (Примечание: входное напряжение составляет менее 4V Вольтметр, отказ)

2.Входной ток:9A (макс)

3.Диапазон изменений выходного напряжения:3,5~35VDC (пожалуйста, чтобы гарантировать, что выходное напряжение выше на входное напряжение)

4.Ток на выходе: 6A (макс)

5.Выходная мощность: 75 Вт (в том случае, если вход и выход напряжения больше, чем 20V до 128 Вт)

6.Эффективность преобразования: 96.4% (макс)

7.VOltmeter диапазон: от 4 до 40V, ошибка±0,1 V

8.Защита от короткого замыкания: есть (Проверка коэффициента передачи (предельный ток 14A).(Примечание: подключается к высокой мощности нагрузки, просто переключается на Воздействие тока очень общее ограничение тока самоблокирующийся защиты, рекомендуется для того, чтобы быть включенВ первую очередь, А затем получить доступ к нагрузке).

9.Входной сигнал заднего ходаПолярностиКласс защиты: нет (если требуется, высокий ток диод в серии с входом).

10.Д х Ш х В = 67*43*12Мм

АПрименение:

1.DIY регулируется питания, 5V зарядное устройство может быть с выходной мощностью 5-35V регулируемый.

2. TОн источника питания для вашего электронного оборудования. Например, 3,7 V литиевая boost на 5V для мобильного питания; 7,4 V или 12V boost к ноутбуку источника питания to 19V.

3. АS транспортного средства источника питания для вашего ноутбука, можно крепить любые приспособления: PDA или различные цифровые продукты питания.
