Новое поступление промышленный монитор конвертер RGB MDA CGA EGA в VGA выход игровые

Добро пожаловать в мой магазин товаров, конкурентоспособная цена, клиент в первую очередь
Ваш бизнес со мной будет приятным для вас опытом. Я посвящён приносить радость, безопасность и высокое качество продукции для вас. Все продукты, которые я предлагаю в моем магазине, поставляются с модным стилем, превосходным качеством, но все время дешевой ценой. Когда вы размещаете заказ, пожалуйста, не стесняйтесь оставить более подробные требования, которые вы хотите, и тогда я организую товары для вас как можно скорее. В первый раз мы занимаемся бизнесом; В следующий раз мы становимся друзьями. Надеюсь, вам понравится весь процесс!

Справочное:

Производительность и характеристики:


1. MDA, CGA, EGA, RGB, RGB SOG, RGBS,RGB cs, RGBHV, YUV сигнал автоматического сканирования
(Частота горизонтального сканирования: 12K-40K, частота вертикального сканирования: без ограничений).

2. Вертикальное разрешение: 160-600 линий, автоматическое сканирование.
3. Горизонтальное разрешение: без ограничений, автоматическое сканирование.
4. Поддерживает разделение синхронизации, Композитную синхронизацию CS, зеленую синхронизацию SOG, синхронизацию YPbPr (SOY).
5. Поддерживает монохромный, оттенки серого, сигнал цвета.

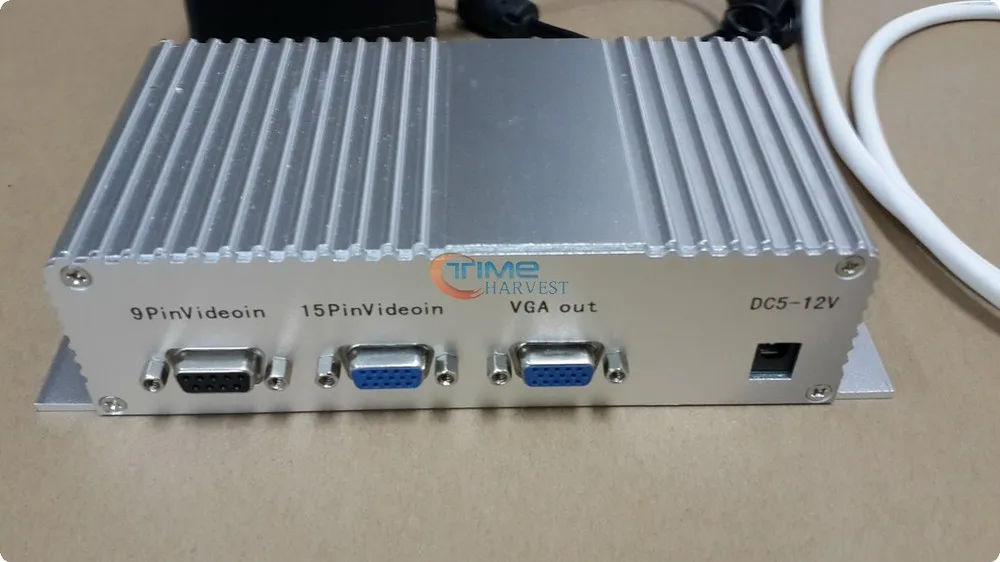

DC12V: источник питания, DC 5-12 В/1.0A.

Выход VGA: стандартный VGA/SVGA,800x60 0/60 Гц

15 Pin видео в: 15 Pin D-SUB вход
9 Pin видео в: 9 Pin D-SUB вход

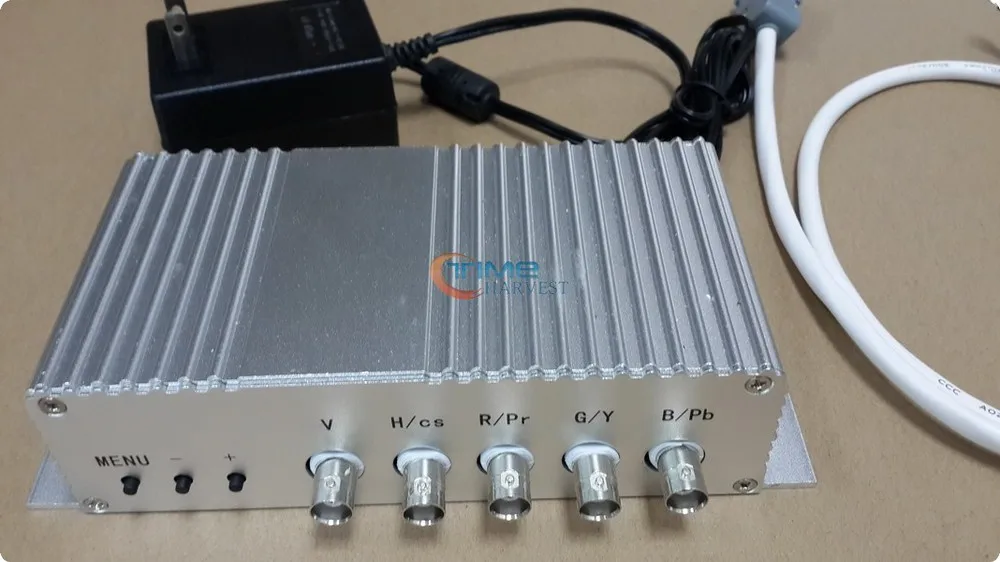

Меню: для оценки меню OSD.

+/- : Для настройки меню OSD.

V: вертикальная частота сканирования.

H/CS: частота горизонтального сканирования или комбинированная синхронизация.

R/Pr: красный сигнал или цвет PR.

G/Y: Зеленый сигнал или Хроматическая аберрация Y.

B/Pb: синий сигнал или Хроматическая аберрация Pb.

Светодиодный 1: Мощность светодиодный.

9 Pin D-SUB видео в справочных целях

15 Pin D-SUB видео в справочных целях

Примечание:


1 = красный, 2 = Зеленый, 3 = синий, 13 = горизонтальный, 14 = вертикальный

4, 5, 6, 7, 8, 10, 11 = Gnd

Серверный компьютером с экранным меню:

1. H_Position: перемещает положение области отображения на экране.

2. Ширина: Отрегулируйте ширину меню.

3. V_Position: перемещает положение области дисплея на экране вертикально.

4. Higth: Отрегулируйте высоту меню.

5. Фаза: Отрегулируйте фазу меню.

6. Стиль: стиль сигнала, RGB(A) аналоговый, RGB(D) цифровой TTL,YUV.

7. Синхронизация: режим синхронизации сигнала: отдельный (HV), композитный (S), SOG, SOY.

Автоматическое распознавание синхронизации видео входного сигнала или пользовательская синхронизация видео входного сигнала.

8. Сопротивление: Входное сопротивление: 75 Ом или 750 Ом.

9. Сканирование: переплетенное или прогрессивное.

10. Выход: сохранение и выход.

11. 15 секунд, не нажимайте ни одну клавишу, меню автоматически и выходите. (Без входного сигнала, меню OSD будет отображаться)

Управление кнопки

1 меню: для доступа к меню OSD.

2 +/-: для настройки меню OSD.

С помощью меню настройки экрана
(OSD: на экране)

Шаг 1

Подключен к сигналу, цвет дисплея не является правильным, настройте стиль сигнала (RGB(A) аналоговый/RGB(D) цифровой TTL/YUV).

Шаг 2

Mvc007может автоматически идентифицировать сигнал синхронизации, если на дисплее есть искажения, которые необходимо вручную настроить сигнал синхронизации (отдельный (HV) /композитный (S) / SOG, SOY ).

Шаг 3

Если на экране показан удлиненный, а перелив в нижней части экрана, выберите режим сканирования, отрегулированный: прогрессивный или экранный дисплей по-прежнему составляет всего половину монитора, выберите режим сканирования, чтобы настроить на: переплетенный.

Шаг 4

Отрегулируйте горизонтальное положение, горизонтальный размер, вертикальное положение, вертикальный размер изделия, отрегулируйте монитор для правильного отображения.

Шаг 5

Входное сопротивление: Выберите правильное входное сопротивление.

Шаг 6

Регулировка фазы до четкого отображения.

Шаг 7

Сохранить и выйти.
