Характеристики

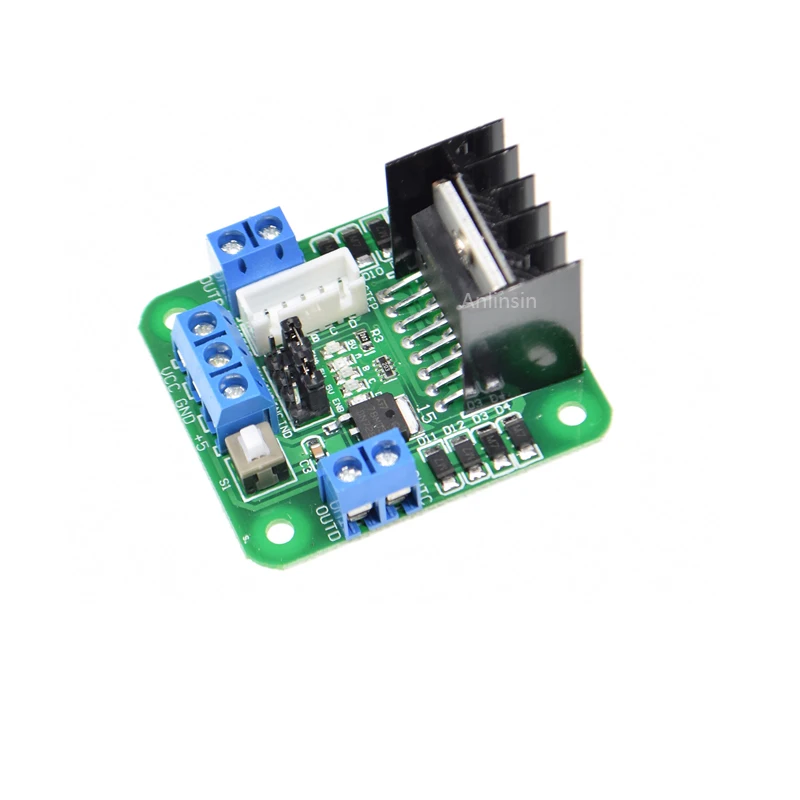

Плата драйвера шагового двигателя L298N L298 плата управления для умного автомобиля
История изменения цены
*Текущая стоимость 173,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-26-2026 | 220.9 руб. | 224.73 руб. | 222 руб. |
| May-26-2026 | 178.66 руб. | 182.7 руб. | 180 руб. |
| Apr-26-2026 | 216.74 руб. | 220.21 руб. | 218 руб. |
| Mar-26-2026 | 215.25 руб. | 219.10 руб. | 217 руб. |
| Feb-26-2026 | 171.66 руб. | 174.18 руб. | 172.5 руб. |
| Jan-26-2026 | 211.68 руб. | 215.18 руб. | 213 руб. |
| Dec-26-2025 | 209.89 руб. | 213.99 руб. | 211 руб. |
| Nov-26-2025 | 208.0 руб. | 212.50 руб. | 210 руб. |
Описание товара
Информация:
1. Чип драйвера: L298N Двойной H Мост Двигатель постоянного тока чип драйвера
2. Приводная часть терминала диапазон электропитания Vs: + 5 В ~ + 35 В; Если вам нужно взять питание внутри платы, диапазон электропитания Vs: + 7 В ~ + 35 в
3. Часть привода пикового тока Io: 2A
4. Логическая часть терминала питания Диапазон Vss: + 5 В ~ + 7 в (может взять мощность + 5 В внутри платы)
5. Диапазон рабочего тока логической части: 0 ~ 36 мА
6. Диапазон входного напряжения управляемого сигнала:
Низкий уровень:-0,3 V ≤Vin≤ 1,5 V
Высокий уровень: 2,3 V ≤Vin≤Vss
7. Диапазон входного напряжения сигнала:
Низкий уровень:-0,3 ≤Vin≤ 1,5 В (контрольный сигнал недействителен)
Высокий уровень: 2,3 V ≤ Vin ≤ ДСА (контрольный сигнал действует)
8. Максимальная потребляемая мощность: 20 Вт (при температуре T = 75 °C)
9. Температура хранения: -25 ° C ~ + 130 ° C
10. Размер платы драйвера: 48 мм * 43 мм * 33 мм (с фиксированным медным столбом и высотой радиатора)
11. Вес платы водителя: 33 г
12. Другие расширения: контрольный индикатор направления, интерфейс отключения питания в логической части.
Инструкции по использованию:
Привод шагового двигателя: Эна и ЭНБ на плате активны высоко, где уровень относится к уровню TTL. Эна является включением A1 и A2, а ENB-включением B1 и IB2. BJ соединен с общим концом шагового двигателя.
Логика управления шаговым двигателем выглядит следующим образом, где A, B, C и D являются четырьмя катушками шагового двигателя. Значение 1 означает, что ток прошел, а значение 0 означает, что ток не течет. Схема проводки катушки показана на рисунке ниже (выберите четырехфазный шаговый двигатель в качестве примера).
