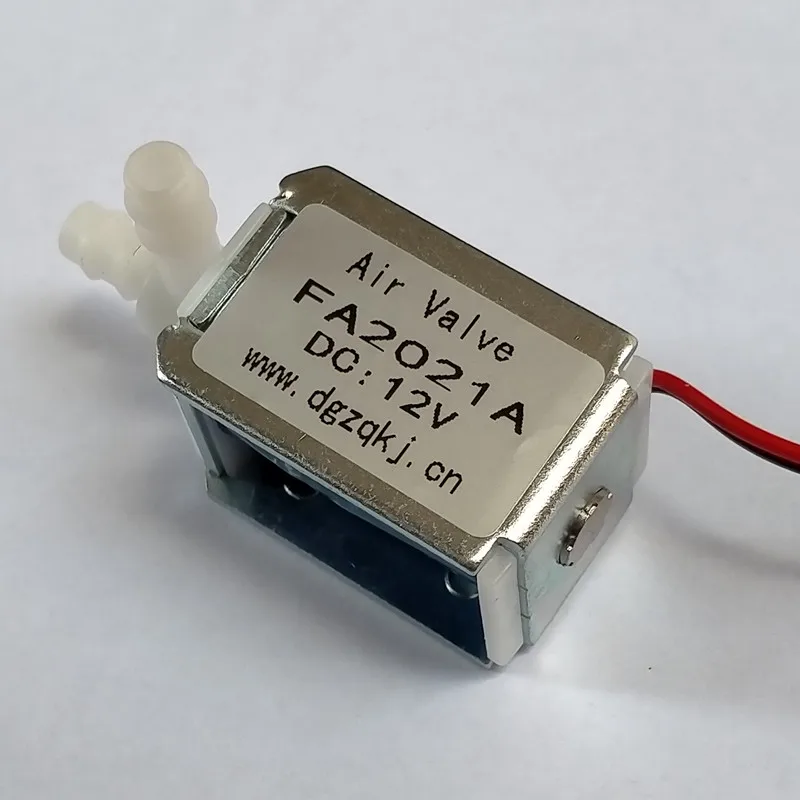

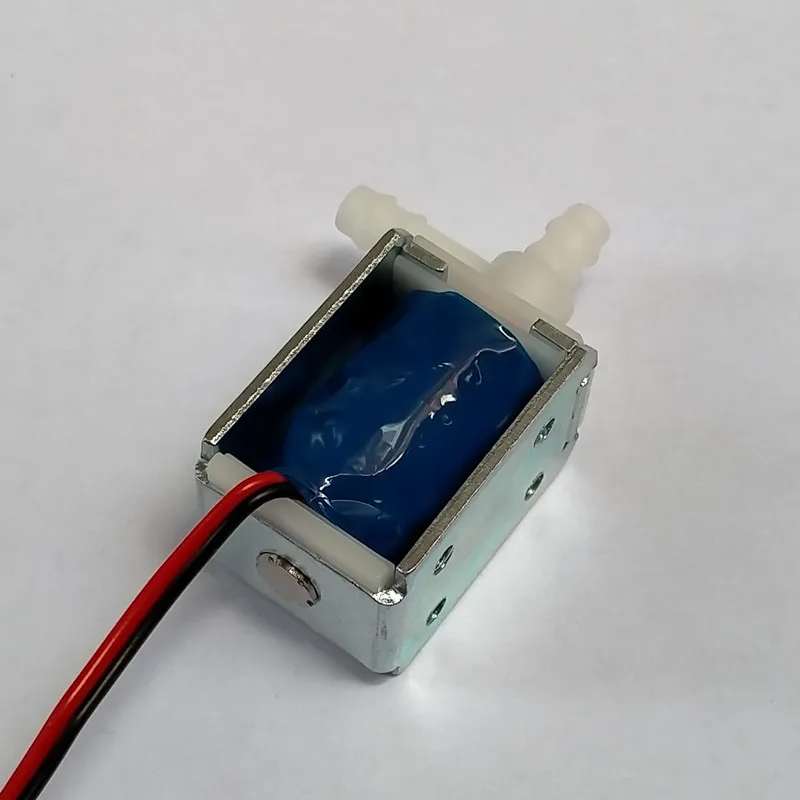

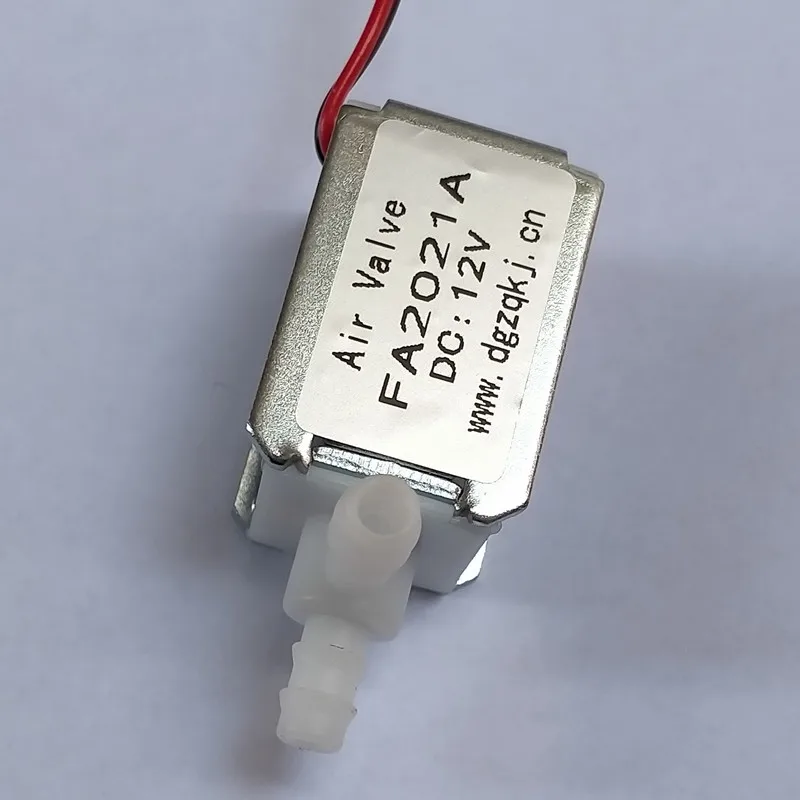

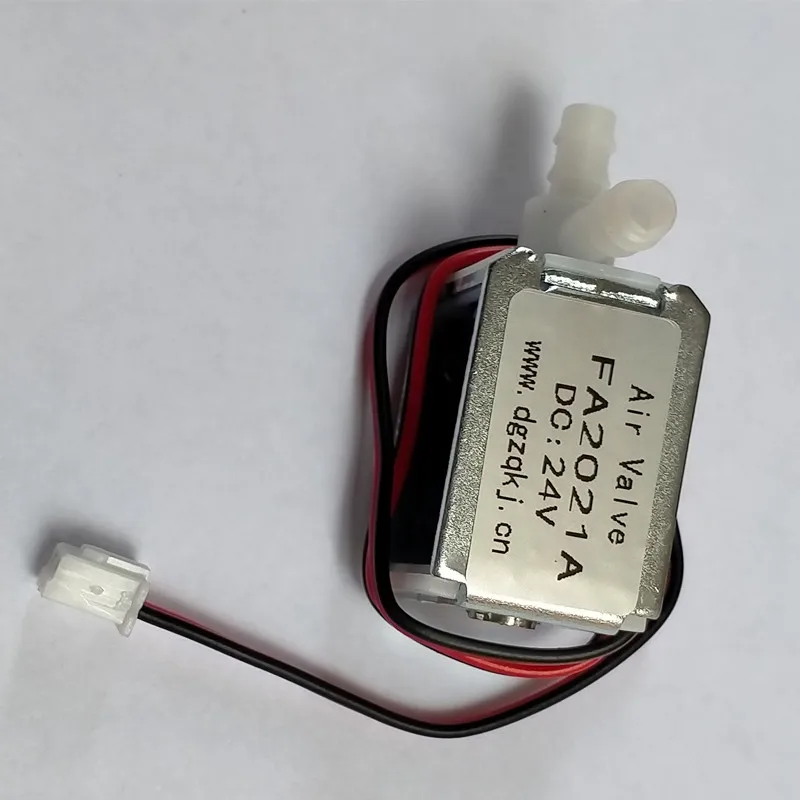

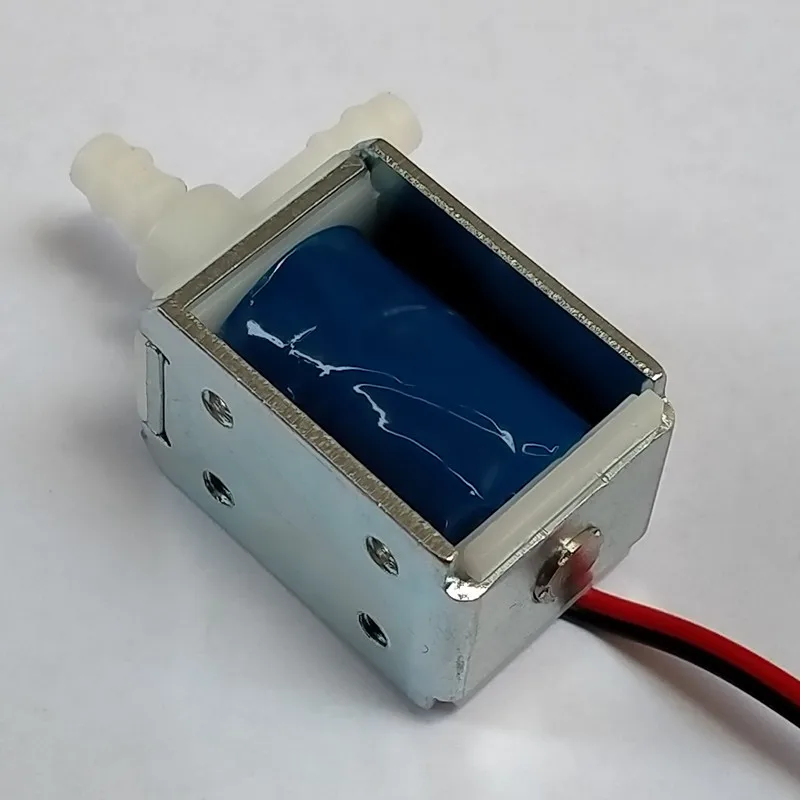

Электромагнитный клапан нормально закрытый Соленоидный постоянного тока 12 В 24

Номинальное напряжение

DC6V

DC12V

DC24V

Диапазон напряжения

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

Номинальный ток

500 ± 10% мА

240 ± 10% мА

130 ± 10% мА

Отклоненная скорость

<5S (Рекомендуемая Временная форма 600 мм рт. Ст. До 15 мм рт. Ст. При емкостью 500 куб. См)

Диапазон давления

0-600mmHg

Герметичность воздуха

<5 мм рт. Ст./мин (уменьшение давления от 600 мм рт. Ст. При емкостью 500 куб. См)

Сопротивление изоляции

> 50 мОм Мин (постоянный ток 500 В)

Класс изоляции

A

Жизнь

Выше 100000 раз

Рабочая жидкость

Воздух

Диапазон рабочих температур

0 °C-55 °C

Мощность

<2 Вт

Спецификация продукта

1. Применение: эта спецификация применяется к соленоидным клапанам Fa2021A 6,0 V, 12,0 V, 24,0 V.

2. Условия тестирования:

2-1 стандарт тестирования окружающей среды-это температура окружающей среды 20 ℃ и относительная влажность 65% RH. Если нет споров, тест может проводиться при нижеуказанных обстоятельствах: температура окружающей среды 5-45 ℃и относительная влажность 30 ~ 80% RH.

2-2 положения: горизонтальный

2-3 нагрузка: воздушный 600 мм рт. Ст.

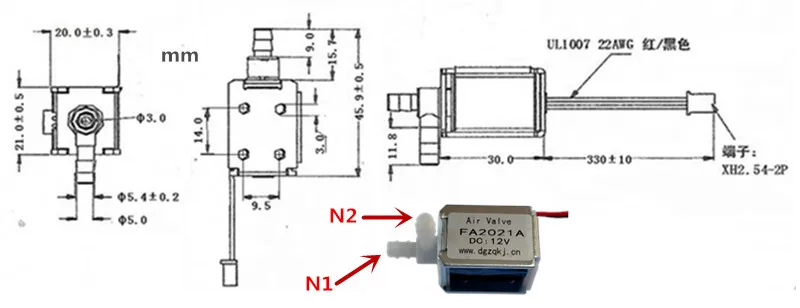

3. Рисунок: нормально закрытый

3-4 Класс изоляции: A

3-5 утечка: давление от 0 до 600 мм рт. Ст. В емкостью 500 куб. См. Затем удерживайте в течение 30 секунд. После этого Измерьте значение пониженного давления, которое должно быть менее 5 мм рт. Ст./мин

3-6 Скорость выхлопа: с объемом 500 куб. См, это занимает менее 5 секунд, чтобы выпустить давление от 600 мм рт. Ст. До 15 мм рт. Ст.

3-7 Диэлектрическая прочность: он должен испытать между катушкой и наружными ментальные части при применении AC600V в течение 1 секунды.(current≤ 0,5 мА)

Для детей от 3 до 8 лет ведущую роль натяжение: повесив 0,5 кг статической нагрузки на терминал клапана и не вызовет повреждений на клапан.

4. Проверка надежности:

4-1 жизни: включения питания на 1 секунду и выключается в течение 2 секунд в качестве одного цикла; Делает эту акцию для более чем 30000 цикла. После действия, изучите продукт тестом 3-5,3-6 и выясните, что он хорошо работает.

4-2 низкотемпературный тест окружающей среды: при температуре 0 ℃ в течение 5 часов, затем Проверка Клапана тест 3-6,3-7 и выяснение, что он все еще работает хорошо.

4-3 высокотемпературный тест окружающей среды: при температуре 50 ℃ в течение 5 часов, затем изучите клапан тест 3-5,3-6 и выясните, что он все еще работает хорошо.

5. Другие:

5-1 испытание на падение: основные характеристики и распорка не должны быть испорчены после следующего испытания; С стандартными условиями упаковки, затем сбрасывать его на лицевой стороне, И края от высоты 50 см до Бетонного Пола.

5-2 необычный тест: не происходит сжигания и курения, в то время как питание включено с номинальным напряжением в течение 8 часов непрерывно.
