Плата управления распознаванием отпечатков пальцев Toyonway печатная плата для

Плата управления распознаванием отпечатков пальцев Toyonway печатная плата для

Этот продукт может быть хорошо использован в отпечатков пальцев навесной замок, drawerlock, замок шкафа, пакет блокировки, замок багажа, переключатель для автомобиля, электрический переключатель и так далее.

Имеется 2 типа датчика отпечатков пальцев. Одна круглая с диаметром 12 мм, другая квадратная 12 мм * 12 мм.

Выход сигнала

Автоматическая блокировка: если отпечаток пальца проверен, PCBA выводит положительное напряжение около 1 секунды, затем удерживает низкий уровень в течение 2 секунд и, наконец, выдает отрицательное напряжение около 1 секунды.

Этот режим можно использовать в некоторых замках и некоторых других небольших замках с защелкой, которая может быть сокращена и растянута.

Сигнал в первую секунду приводит двигатель к вращению в одном направлении (например, по часовой стрелке). Таким образом, двигатель приводит соответствующую структуру к усадке из слота замка. Замок разблокируется.

И сигнал в последнюю секунду приводит двигатель к вращению в противоположном направлении (например, против часовой стрелки). Таким образом, двигатель приводит соответствующую структуру к растягиванию спины. Затем защелку можно вытянуть в слот для блокировки.

Проверенный замок: если отпечаток пальца проверен, PCBA выводит положительное напряжение около 1 секунды, затем удерживает низкий уровень. Затем, если отпечаток пальца проверен снова, PCBA выводит отрицательное напряжение около 1 секунды.

Этот режим можно использовать в некоторых замках ящика и некоторых других небольших замках с защелкой, которая должна быть повернута для блокировки.

Сигнал в первую секунду приводит двигатель к вращению в одном направлении (например, по часовой стрелке). Таким образом, двигатель приводит соответствующую структуру, чтобы повернуть из слота замка. Замок разблокируется.

И сигнал в последнюю секунду приводит двигатель к вращению в противоположном направлении (например, против часовой стрелки). Таким образом, двигатель приводит соответствующую структуру, чтобы повернуть обратно в слот для блокировки.

Кнопка блокировки: если отпечаток пальца проверен, PCBA выводит положительное напряжение около 1 секунды, затем удерживает низкий уровень. Затем, если кнопка блокировки нажата, PCBA выводит отрицательное напряжение около 1 секунды.

Этот режим можно использовать в некоторых замках ящика и некоторых других небольших замках с защелкой, которая должна быть повернута для блокировки.

Сигнал в первую секунду приводит двигатель к вращению в одном направлении (например, по часовой стрелке). Таким образом, двигатель приводит соответствующую структуру, чтобы повернуть из слота замка. Замок разблокируется.

И сигнал в последнюю секунду приводит двигатель к вращению в противоположном направлении (например, против часовой стрелки). Таким образом, двигатель приводит соответствующую структуру, чтобы повернуть обратно в слот для блокировки.

До ручного поднятия: если отпечаток пальца проверен, PCBA выводит Высокое напряжение до тех пор, пока лист для пальца не станет датчиком отпечатков пальцев.

Этот режим может быть хорошо использован в переключателе. Сотрудничая с реле, цепь под контролем включена, так как сигнал держит.

Сотрудничая с самоблокирующимся реле, цепь под управлением включается и удерживает питание, если сигнал выходит. Он выключается и удерживает питание, если другой сигнал выходит.

Кроме того, этот режим широко используется в блокировке отпечатка пальца посылка соленоидным клапаном. Соленоидное значение растягивает маленькую планку в обычное время. Таким образом, стержень вставляется в слот для блокировки. Если он получит сигнал, он усадит планку из слота, чтобы разблокировать.

Сначала PCBA находится в первоначальном состоянии. Он выводит сигнал при прикосновении любого пальца.

После поступления любого отпечатка пальца он превращается в Проверенный режим. Он выводит сигналы только после проверки отпечатков пальцев.

При поступлении отпечатков пальцев

Держите палец при прикосновении к датчику отпечатков пальцев, пока синий светильник не загорится. Занимает палец и прикасайтесь к датчику отпечатков пальцев 5 раз. Для каждого прикосновения зеленый светильник указывает на успешную коллекцию, в то время как красный указывает на неудачу. Если красный свет, то остается еще больше входов. Если отпечаток пальца успешно записан, зеленый сохраняет освещение в течение 1 секунды.

В первоначальном состоянии, первый отпечаток пальца может быть зарегистрирован после того, как синий светильник мерцает. В проверенном режиме один из первых трех отпечатков пальцев должен быть проверен после того, как мерцает синий светильник.

Для вашего удобства, мы предлагаем вам зарегистрировать ваши отпечатки пальцев по различным частям.

Пустой отпечатков пальцев

Удерживайте палец при прикосновении к датчику отпечатков пальцев, пока красный светильник не загорится. Затем проверьте один из первых трех отпечатков пальцев. Если зеленый свет, все отпечатки пальцев пустые. PCBA возвращается в исходное состояние.

Проверить отпечатки пальцев

Прикоснитесь к датчику отпечатков пальцев, изображение отпечатка пальца будет снято и проверено. Если проверка прошла, PCBA будет выводить сигнал в соответствии с определением выходного типа.

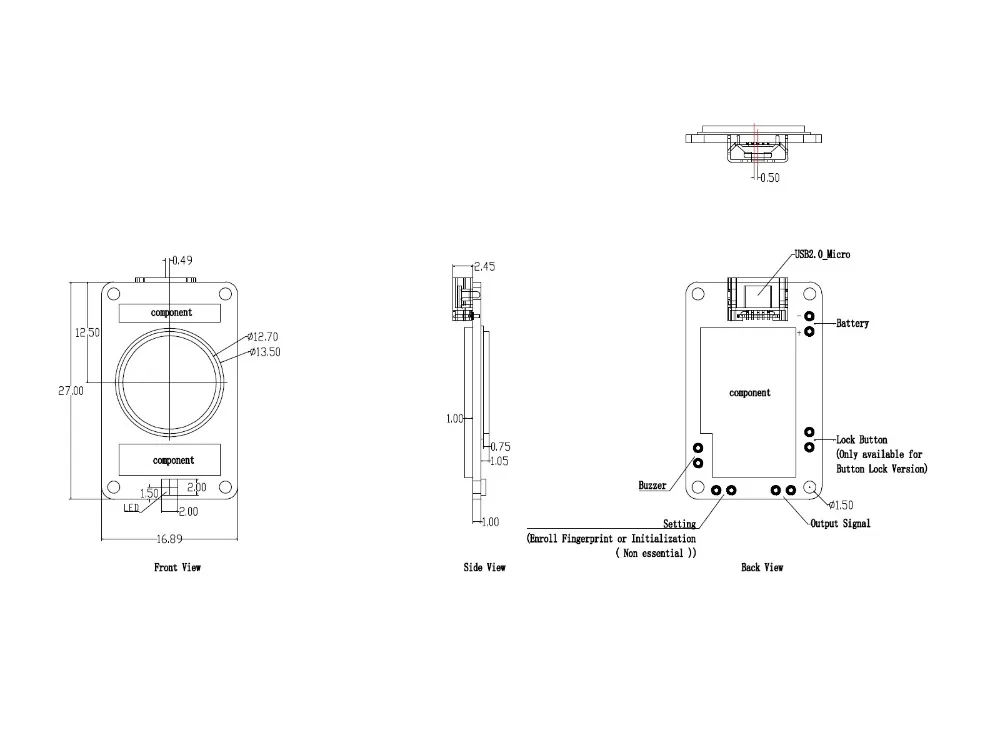

Вот интерфейсы PCBA:

Изготовление под заказ параметр

Выходной сигнал может быть выполнен на заказ, например, длительность сигнала, интервал времени и так далее.

Что такое включают в себя?
