F330 емкостной уровня жидкости зонд / gps слежения датчики для автомобилей с

Обзор

, DF330 емкость Датчик уровня. Наиболее преимущество быть коротко подстрижены пользователя в поле. Она применима для измерения уровня жидкости, такие как сырой нефти, дизель, бензин и этанола (Специальная версия).

Она применима для закрыть контейнер или открыть контейнер или бассейн реки или. С RS485, она легко интегрируется в Встроенные системы или SCADA.

Чтобы осуществить Дистанционный мониторинг, Есть беспроводной модуль опционально для DF330, В том числе Zigbee, Wi-Fi, GPRS, 3 г. Кроме того, GPS-модуль один дополнительный для DF330.

Внимание: F330 кривых емкостный датчик топлива для измерения топлива, применяются для грузовых автомобилей, прицепов, контейнер.

Емкостной датчик уровня, используемые постоянно обнаруживать топлива или бензина уровне путем измерения емкости вариации уровень изменения. Преимущество в том, что он может быть пользователя принять размер бака.

Технические характеристики

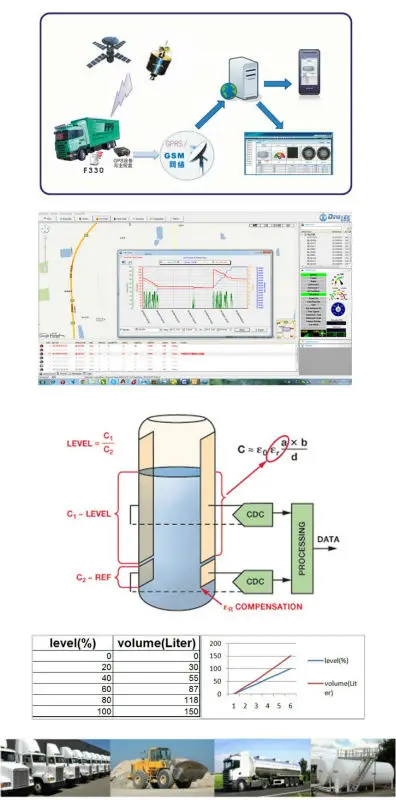

Принципиальная схема

Приложений

Установки

Если заменить оригинальный датчик на автомобиль, пожалуйста Firstly снять оригинальный датчик, затем перейдите к следующему шагу. Если установить новый датчик, непосредственно перейдите к следующему шагу.

. 1 подготовки

Пожалуйста, проверьте датчик, Аксессуары и инструменты готовы, В том числе фланец, Резиновые уплотнения, Уплотнительное кольцо, Винт (подготовить), Электрическая дрель (Подготовиться).

. 2 сверление отверстий

Согласно размер фланца, использовать электродрели работать отверстия для датчика и винты.

. 3 монтажная

Положить O кольцо в нижней части датчика, а затем подключите с фланцем и закрепить.

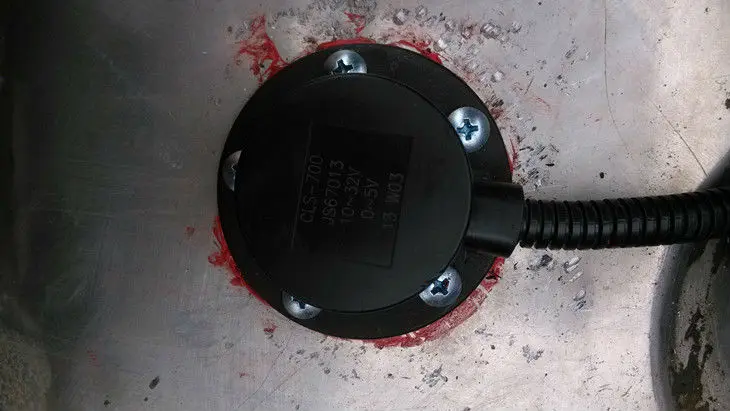

8.4 монтаж датчика

Положить резиновое уплотнение на топливного бака, крепление датчика, затем закрепите винты.

8.5 подключения линии

Согласно выше Схема соединения, подключите линии датчиков с устройств или оборудования.

Интерфейс высокой четкости

Аналоговый выход

Контакт 1: красная линия: +,

Контакт 2: синий линии: 0-5 В Выход постоянного тока

Контакт 3: черная линия: GND

Выход RS232

Контакт 1: красная линия: +,

Контакт 2: синий линии: RS232 RX

Контакт 3: черная линия: GND

Контакт 4: желтая линия: RS-232 TX

Выход RS485

Контакт 1: красная линия: +,

Контакт 2: синий линии: RS485 +

Контакт 3: черная линия: GND

Контакт 4: желтая линия: RS485 b-

Калибровки

Калибратор должен пару с датчиком, и он имеет 12 В/23а батареи внутри.

Красный свет питания. Если свет не когда переключатель, необходима Замена батареи;

Зеленый свет калибровки свет. Полный/пустой кнопка показана на рисунке выше.

. 1 Регулировка датчика длина

Алюминиевая труба внизу может быть короче, в соответствии с различными требованиями клиентов. Шаги являются следующими:

• Клиент указывает Длина датчика в соответствии с потребностями;

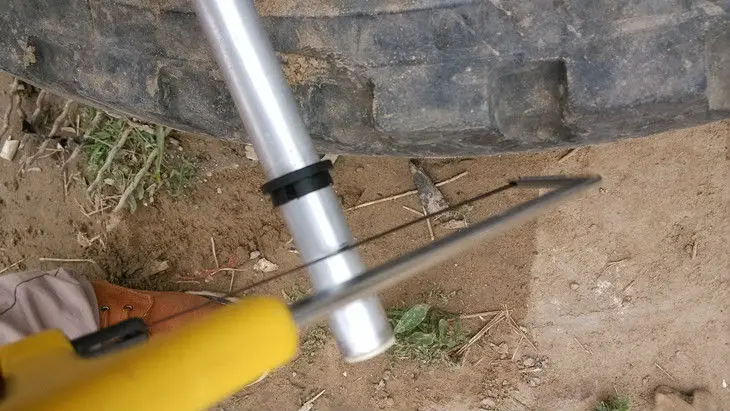

• Отрезать ненужную часть стальной пилы;
• Избавиться от заусенцев и мусора в Зоне резания лезвием или отвертку, чтобы избежать Короткого замыкания.
• Снять фильтр, Вынуть вилку, И собрать плагин в алюминиевой трубки, Затем собрать фильтр.

. 2 Калибровка датчик уровня топлива

Калибровка датчика топлива проводится калибровка полного уровня и пустой уровень. Фундаментальный принцип для записи полноценного и пустой Значение в датчик топлива, когда бак является полной и пустые; Определение позиции топлива является полной и пустой бак. Электрический сигнал изменяется уровня топлива изменения, расчета высоты уровня топлива.

Примечание: когда датчик топлива становится короче, она должна быть повторно калиброванные. Калибровка Пустой уровень и полный уровень относится к средней и уровня топлива, Вместо Объем бака, Так что эта операция может эксплуатироваться в номер (Сделать контейнер, Полное наполненный дизель, Моделирование бак). Калибровка полного уровня должно идти первым, Затем Пустой уровень, Или еще, Это невозможно для датчика введите

Режим настройки.

.2.1. Калибровка полного уровня

Полного заполнения бака, Поместите датчик в бак, Ждать около 30 S до алюминиевой трубки датчика полон топлива, Затем нажмите “F” кнопку на калибратор для более чем 10 секунд, Во время нажата, Зеленый светодиод будет мигать.

.2.2. Калибровка Пустой уровень

Взять датчик из бака; поставить его вне резервуара. Когда все топливо вытекает из датчика, Нажмите “E” более 10 секунд, Зеленый светодиод мигать один или два раза, Это означает, что КАЛИБРОВКИ входит пустой уровень РЕЖИМ.

.2.3. Завершения калибровки

Отключите калибратор после калибровки делается. Подсоедините контактный 1 и 3 Датчик с, калибровка становится эффективным, когда датчик мощности.

Примечание: во время калибровки, держать калибратор!!!

.2.4. Инспекции

Когда калибровка полного уровня и пустой уровень делается, проверить выходной сигнал датчика:

Полный уровень: в отъезде 5 В

1/2 уровень: в отъезде 2.5 В;

Пустой уровень: 0 В.

Если RS232 или rs485, выход относится к уровень.

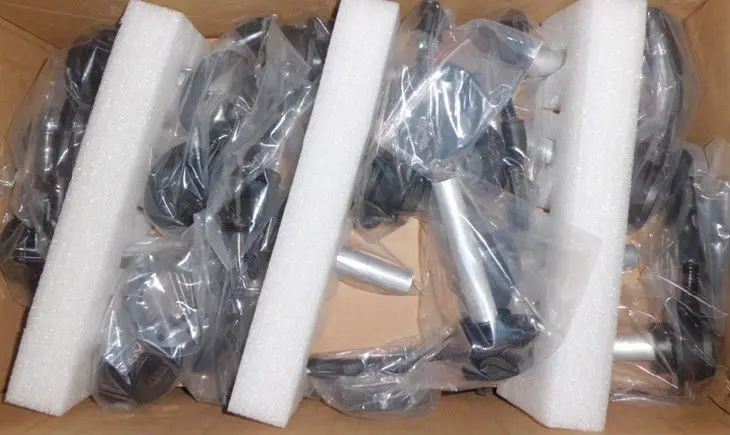

Пакет

Пересылка

Мы предоставляем стандартный, сильный, защитный пакет для нашей продукции, чтобы предотвратить его От внешних повреждений. Для подробной информации, мы можем договориться в наше будущее Связи.

Для бесплатно коммерчес-кий, мы имеем воздух, море, ДОСТАВКА метод для вашего выбора, чтобы сохранить стоимость доставки для вы.

Информация о компании

Dingtek технологическая группа locats в Китае и имеет три ветви в Пекине, Циндао, и Гонконг. Он имеет независимый R & D центр, производственный центр и 24-часовой быстрая реакция обслуживание сети.

Начиная с 2006 года, dingtek были сосредоточены на встраиваемых систем развития, автоматизации исследования и приложения. Наш основной бизнес отдаленных районах охватывает датчики проектирования и производства, Встроенные системы проектирования и разработки, Сложные системной интеграции и др. Применение охватывает автоматизации, Автомобильной, Локомотив, новый.

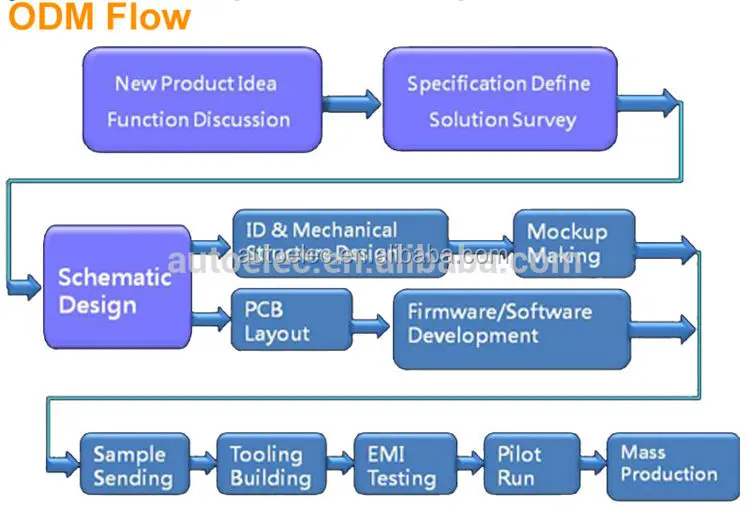

Кроме того стандартные продукты, мы также предлагаем ODM/OEM Cusotmers специальные требования. Не только дизайн программного обеспечения, но также оборудования дизайн. Мы предлагаем не только продукты, но также удовлетворительное обслуживание!
