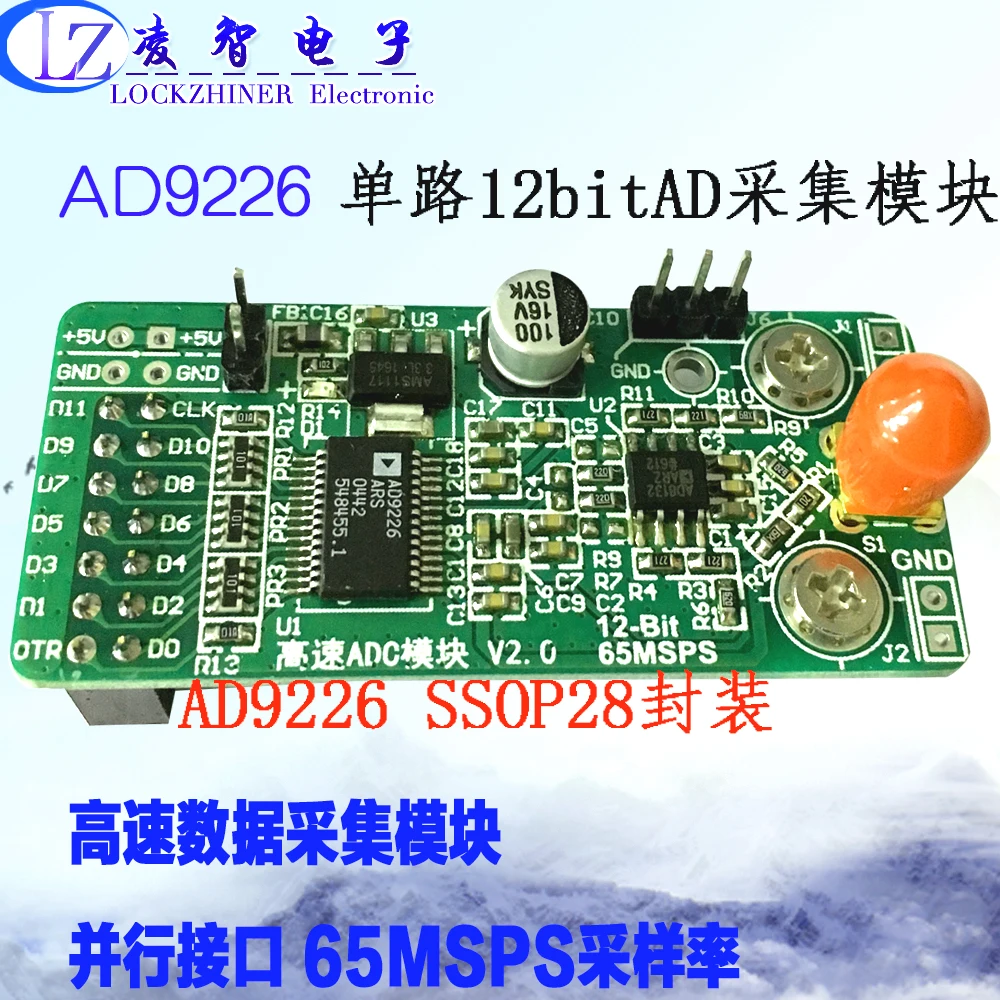

Высокоскоростной AD Модуль AD9226 модуль параллельное 12 разрядный 65 м сбора данных
История изменения цены
*Текущая стоимость 1 873,76 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 2379.97 руб. | 2427.13 руб. | 2403 руб. |
| Jan-21-2026 | 1929.23 руб. | 1968.97 руб. | 1948.5 руб. |
| Dec-21-2025 | 2341.66 руб. | 2388.49 руб. | 2364.5 руб. |
| Nov-21-2025 | 2323.27 руб. | 2369.95 руб. | 2346 руб. |
| Oct-21-2025 | 1854.64 руб. | 1891.92 руб. | 1872.5 руб. |
| Sep-21-2025 | 2285.96 руб. | 2331.88 руб. | 2308 руб. |
| Aug-21-2025 | 2266.32 руб. | 2311.41 руб. | 2288.5 руб. |
| Jul-21-2025 | 2248.26 руб. | 2293.12 руб. | 2270.5 руб. |
Описание товара
Моднявка = ckeditor
Высокая скорость12Позиция 、65 Мбит/сООдин wayAD9226Модуль сбора данных
\
\
1 Введение модуля
\
\
Высокая Скорость этого модуляADВыборTIКомпания12Разрядные высокого скоростиA/DКонвертерAD9226。AD9226Принять многоуровневую дифференциальную структуру трубопровода, максимальная частота дискретизации составляет65 Мбит/с; Чип одиночного источника питания, на чипе с держателем образца и эталонным источником напряжения, конструкция периферийной цепи упрощена; отвечает промышленным приложениям, и обеспечить отсутствие потери кода во всем диапазоне рабочих температур.
\
\
\
\
Особое внимание: в нашем магазине есть два вида, разница в том, что упаковка чипа отличается, один isAD9226 ASTZ QFP-48encapsulation, другой isAD9226ARSZ SSOP28encapsulation; производительность модуля точно такая же., интерфейс данных одинаковый; клиенты выбирают в соответствии со своими потребностями!
\
\
\
\
Диапазон входного напряжения модуля-5V ~ + 5 V, Затем введите пиковое значение как10VppСигнал. В модуле затухание и смещение цепи используются для регулировки входного сигнала, преобразования в1 ~ 3 V(То есть пиковое значение2Vpp) Сигнала входаAD9226。 То есть вход переменного тока-5 VВремя,АЦПВходное напряжение3 V; Входная мощностьС напряжением 0 ВВремя,АЦПВходное напряжение2В; Входная мощность+ 5ВВремя,АЦПВходное напряжение1 V。 Высокая скоростьADСхема блока структуры модуля показана на рисунке ниже.
\
\
\
\
Блок-схема
\
\
Основные характеристики модуля следующие:
\
\
(1) Максимальная скорость принятия :65 Мбит/с。
\
\
(2) Амплитуда входного аналогового сигнала :±5 V(А именно10VppВход)。
\
\
(3) Аналогового сигнала пропускная способность :-3dBПропускная способность350 МГц。
\
\
(4) Цифрового интерфейса уровня :3,3 V。
\
\
(5), Модуль источника питания :+ 5ВОдин источник питания。
\
\
(6) Интерфейс ввода аналогового сигнала принимает две формы: одна2,54Интервал контактный интерфейс, одинSMAИнтерфейс (по умолчанию)。
\
\
(7) Цифровой Интерфейс сигнала:2×7Двухрядные2,54Основание распорки, направление вниз.
\
\
(8) Этот модуль разработан с разъемомGND, Используется для подключения мультиметра заземления зонда, для облегчения тестирования пользователя.
\
\
(9) В соответствии с фактическими потребностями пользователей, настроить правильный модуль. Из-за утомительного процесса отладки, поэтому нам нужно добавить некоторую плату по настройке.
\
\
2 Интерфейсный модуль
\
\
Входной интерфейс аналогового сигнала принимает две формы, один-контактный разъем, один-SMAИнтерфейс(Рекомендации по эксплуатацииSMAИнтерфейс входного сигнала); Интерфейс передачи данных принимает14PINО2,54Основной интерфейс расстояния. Схема каждого интерфейса модуля показана на рисунке ниже.
\
\
\
\
AD9226ChipLQFPencapsulation
\
\
\
\
AD9226ChipSSOPencapsulation
\
\

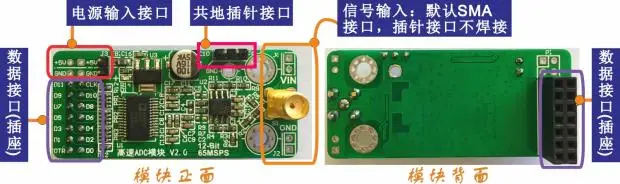

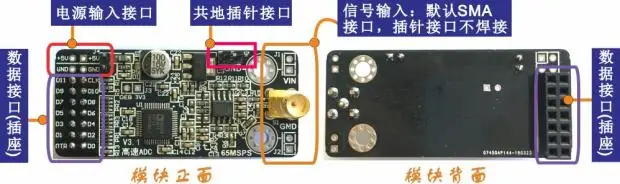

Схема интерфейса модуля
\
\
3 Интерфейсный модуль подключения
\
\
Высокая скоростьADМодуль тестирования должен использоватьсяADПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный стабилизированный источник питания(Рябь)Источник сигнала. Модуль andFPGAAs показан на следующем рисунке.
\
\
\
\

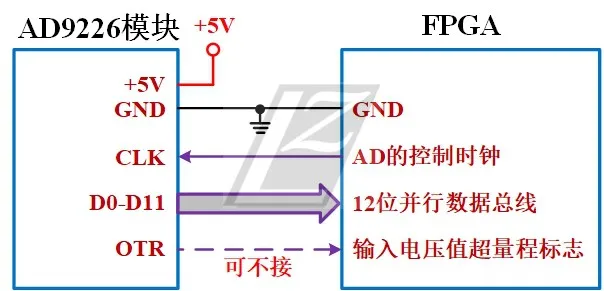

Модуль andFPGATest схема подключения
\
\
Применение вЛинейный Регулируемый Модуль питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема тестового подключения показана на рисунке ниже.
\
\
\
\

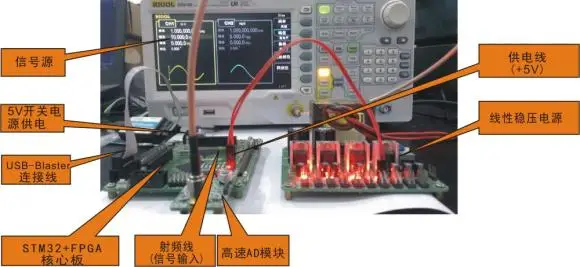

Схема подключения среды тестирования модуля
\
\
4 Модуль отладки эффект
\
\
Входная Синусоидальная волна отдельно, квадратные и треугольные волновые сигналы, их диапазоны10 V, Частота100 кГц。 Наблюдение и использование формы волныQuartus IIИнструменты внутриSignalTap IIКоллекцияДанных волны 。ADМодульнаяЧастота дискретизацииНабор для того, чтобы65 МГц。
\
\
Будьте осторожны: входное сопротивление модуля50Ом, поэтому источник сигнала должен быть настроен на привод50Ohmic нагрузка, в противном случае входной сигнал будет уменьшен в два раза.
\
\
\
\
\
\
\
\

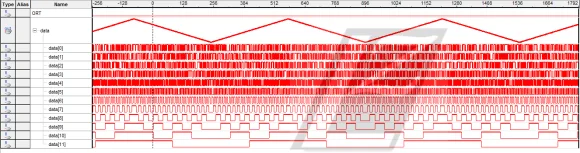

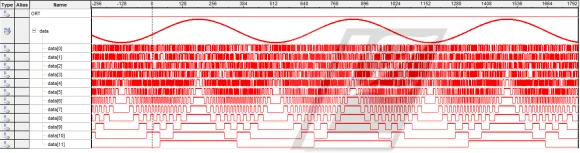

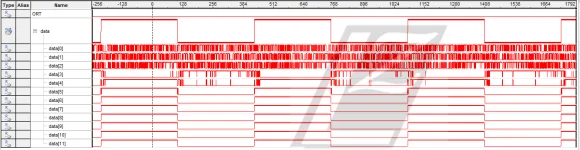

Модуль тест визуализации
\
\
5 Отгрузочная ведомость
\
\
| \ Серийный номер \ |
\ Название \ |
\ Номер \ |
\ Примечания \ |
| \ 1 \ |
\ AD9226Высокая speedADModular \ |
\ 1 \ |
\ Каретки Бесплатная доставка \ |
| \ 2 \ |
\ Схема модуля (pdfedition), процедура справки FPGATest、 Инструкции модуляИ руководство по чипу \ |
\ 1 \ |
\ Скачать диск Baidu cloud \ |
