PixyIt-это очень популярный визуальный датчик с открытым исходным кодом в мире (датчик распознавания изображения), этот тип pixy2-это второе поколение серии. он может сделать распознавание изображения проще, поддержка многообъектного распознавания, мощное многоцветное распознавание и отслеживание цветовых блоков Возможности (самая высокая поддержка 7 цветов), как и его предыдущий, pixy2 просто нажмите кнопку, чтобы распознать и запомнить объект, который вы учили. В то же время, новая версия добавляет функцию отслеживания линий и распознавания небольших штрих-кодов, по сравнению с предыдущей версией pixyfaster reaction, меньше по размеру, мощнее.

\
\

PixySeries-это jointCharmedLaboratory и carnegi-система распознавания изображений, совместно запустившая Университет Меллона. pixy2 встроенный процессор, и он имеет датчик изображения. CMUcam5, он использует алгоритмы в своем процессоре, обработки данных изображения с цветом в качестве центра, Выборочная фильтрация бесполезной информации, чтобы получить эффективную информацию. -- thuspixy2только данные определенного цветового объекта, которые Был обработан нужно отправить на микро контроллер, связанный с ним. (Для exampleArduino), что будет делать, без ввода всей оригинальной визуальной информации на контроллер, обрабатываемые данные более точные и эффективные. поэтому, YourArduinoBoards или другие микроконтроллеры могут предоставить много средств для выполнения других событий. pixy2The вывода данных Может быть SPI, ie2cand так onarduinoDirect связь с raspberry pie и другими контроллерами, встроенная линия связи может быть непосредственно подключена inarduinoнад панелью управления, удобно сделать маленького робота с функцией распознавания изображения. он поддерживается открытыми sourcearduinoandLinuxLibraries и образцами файлов, больше приложений ждёт вас для изучения и Откройте для себя!

\
\

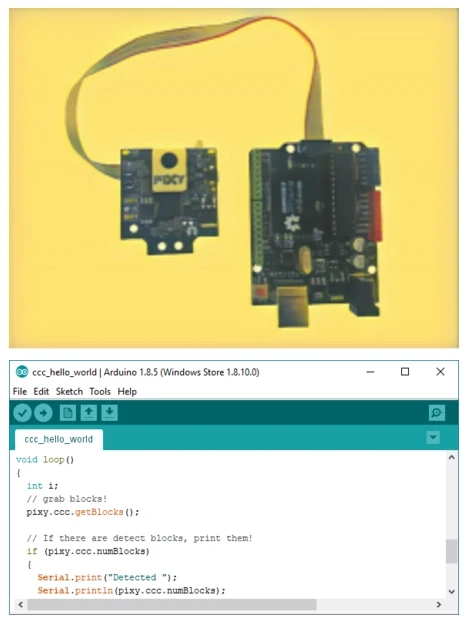

# Pixy2AndArduino UNODirect подключение:

\
\

\
\

\
\

Pcplatforum отладка и инструменты настройки spixymon v2 доступны:

\
\

\
\

\
\

Применение пример: Сотрудничество с колесной роботизированной платформой: сбор конкретных объектов, отслеживание объектов, патрульная линия, зарядная станция позиционирования

\
\

Сотрудничаем с механическим рычагом или платформой: Сортировка предметов, робот уменьшения кубиков

\
\

\
\

Характеристики продукта:

\
\

• Маленький и изысканный, простой в использовании, низкая стоимость

\
\

• Он может легко обнаруживать предметы, которые вы научили его, чтобы узнать

\
\

• Pixy2Line может быть обнаружен, пересечение и небольшие штрих-коды, применимые к линейному патрульному роботу

\
\

• Высокая частота кадров-на секунду 60 кадров

\
\

• Алгоритм отслеживания, добавленный в Обнаружение объектов на основе цвета

\
\

• Встроенный светильник (используется для дополнительного светильник ing)

\
\

• Совместимость микроконтроллера AndArduino, Raspberry PiandBeagleboneEqual

\
\

• ProvideArduino, Raspberry PiandBeagleboneAll файлы библиотеки для и т. Д.

\
\

• Поддержка C/C + + и питон

\
\

• Поддерживаемые интерфейсы связи: SPI, iec, UART, USBOr моделирование/цифровой выход

\
\

• Доступна программа отладки и настройки inWindows, MacOSandLinuxUse на платформе platformPixyMon v2

\
\

• Все программное обеспечение/прошивка являются открытыми sourceGNUPermissions

\
\

\
\

\
\

\
\

• \


• Процессор: NXPNXP LPC4330, 204 MHzDual core
• \


• Датчик изображения: Aptina MT9M114, 1296×976resolution power, интегрированный процессор потока изображений
• \


• Поле зрения объектива: level60degree, vertical40degree
• \


• Мощность отходов: стандартные значения are140 мА
• \


• Входная мощность: USBinput (5 В) orVininput (6 В ~ 10 В)
• \


• ОЗУ: 264 K байт
• \


• Флэш-память: 2 м байт
• \


• Доступные Выходные данные: UARTserial, SPI, iec, USB, number, simulation
• \


• Размер: 1,5 "x 1,65" x 0,6"
• \


• Вес: 10 г
• \


• Встроенный светильник: около 20 люменов
• \




\
\

\
\

• \

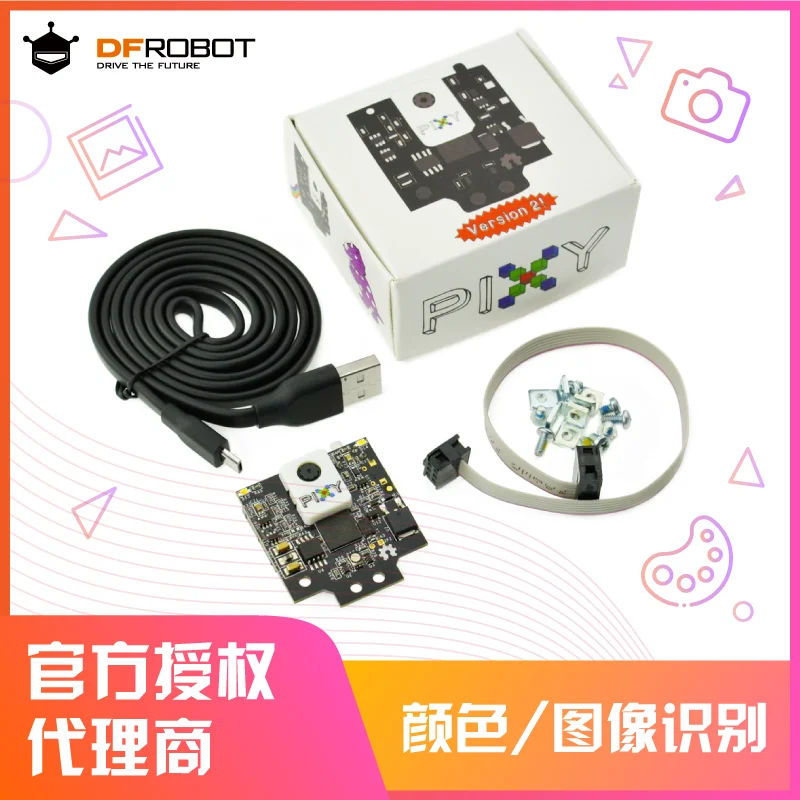

• Pixy 2 поколение CMUcam5 датчик распознавания изображений с открытым исходным кодом x1
• \


• FC-10PturnFC-6P соединительная линия x1
• \


• Крепежный винт посылка x1
• \




\
\

\
\

Дополнительные сведения (пожалуйста, скопируйте в браузер, чтобы открыть):

\
\

\
\

• \


• Pixy2Officialwiki (Руководство по запуску, распространенная проблема, поиск и устранение неисправностей, руководство по использованию): //docs.pixycam.com/wiki/doku.php?id=wiki:v2:start
• \


• Программное обеспечение PixyMon v2 (Windows, Mac, Linux, Arduino) //pixycam.com/downloads-pixy2/
• \


• Применение проекта: //pixycam.com/projects/
•
