Аудио GD вакуумный HE1 SE XLR полностью сбалансированный ACSS чистый класс A

Аудио GD вакуумный HE1 SE XLR полностью сбалансированный ACSS чистый класс A

[Xlmodel]-[custom]-[8888]

Дополнительная информация

Вакуумный HE1 SE(Одноконтурный)
Вакуумный HE1 XLR(Сбалансированный)

Встроенный регенеративный источник питания
8 единиц вакуумных клапанов в вакуумной HE1 SE
10 единиц вакуумных клапанов в вакууме HE1 XLR
Применяемый вакуумный выпрямитель, без силиконовых элементов на сигнальных и трубных цепях питания
Все силовые колпачки, встроенные в пленку
Все вакуумные нити клапана источник питания от AC

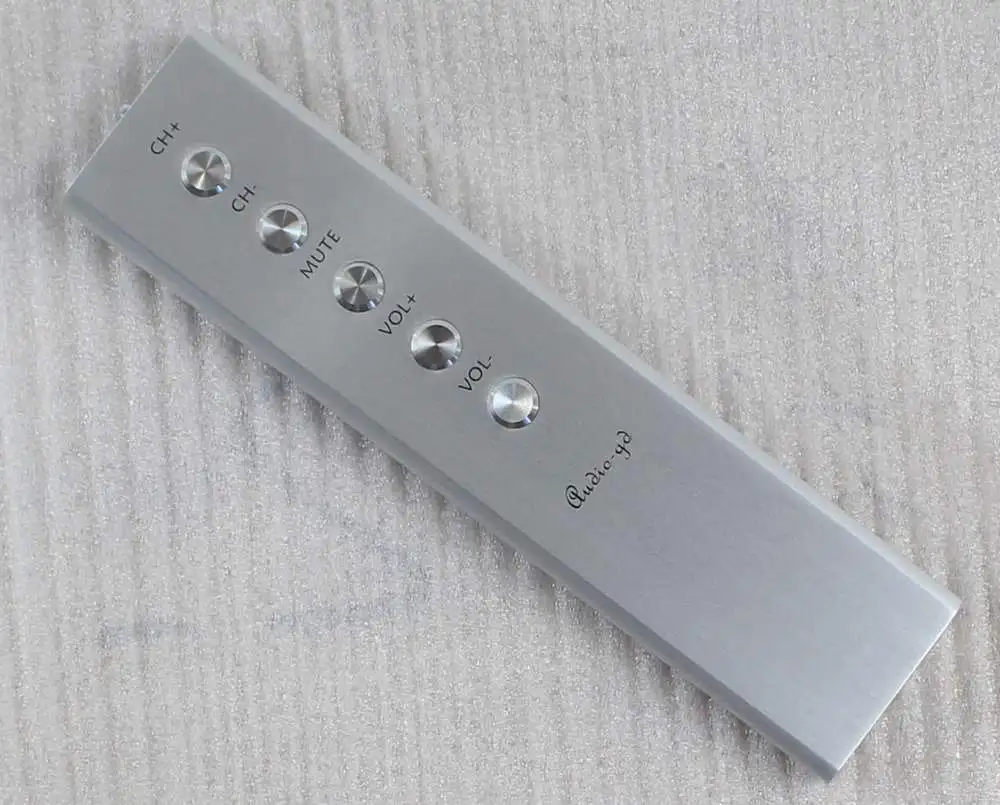

Функция дистанционного управления

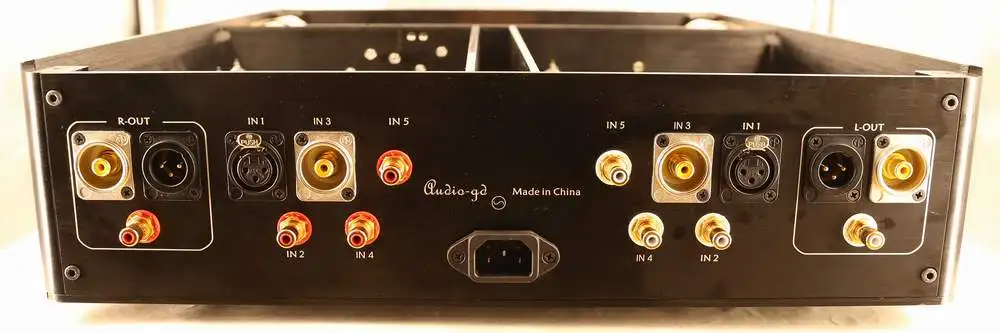

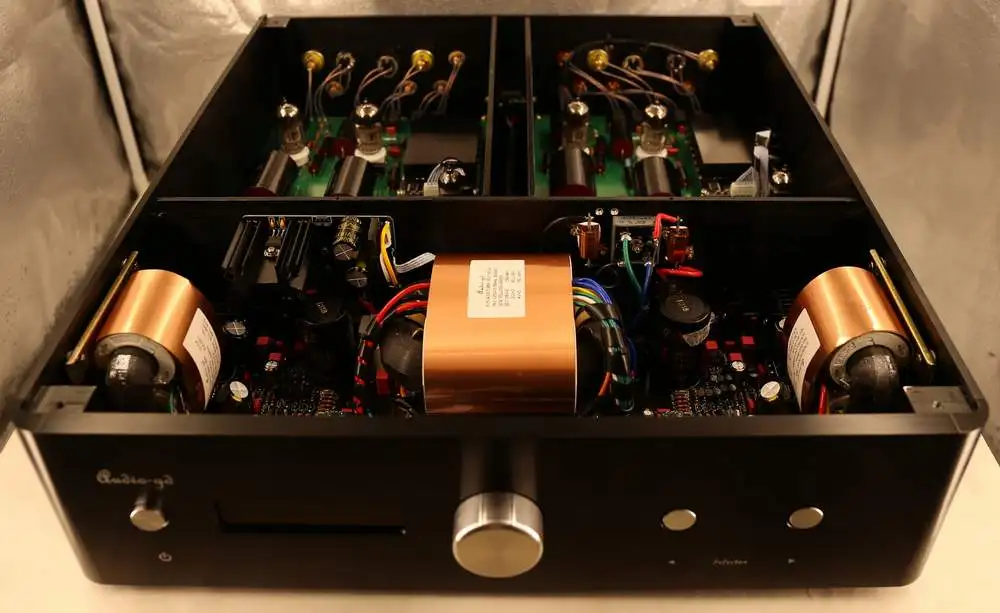

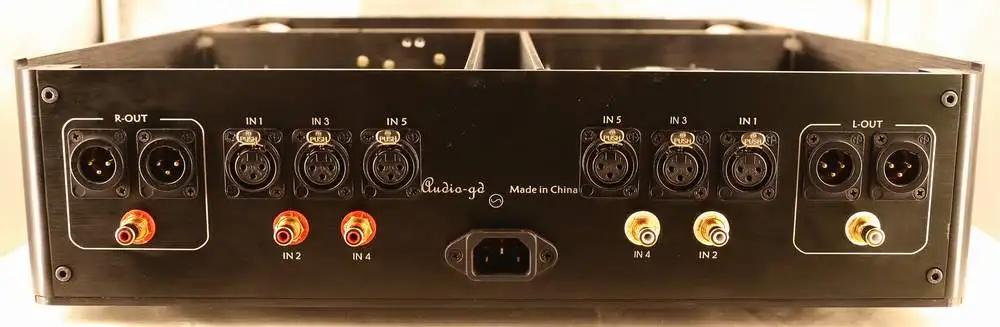

Фотографии товара:

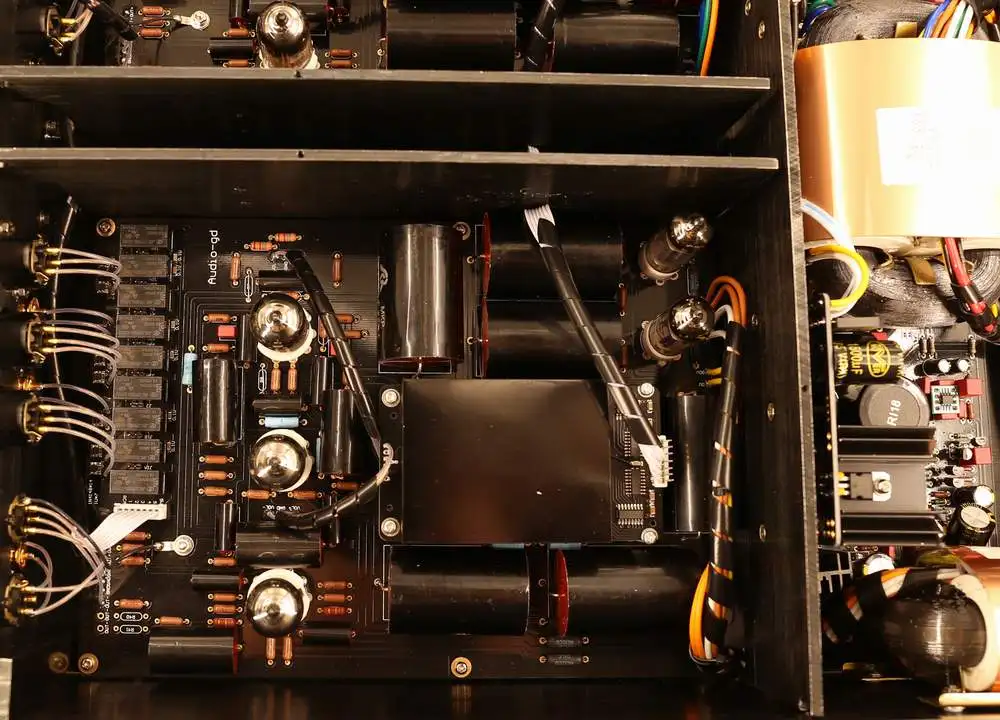

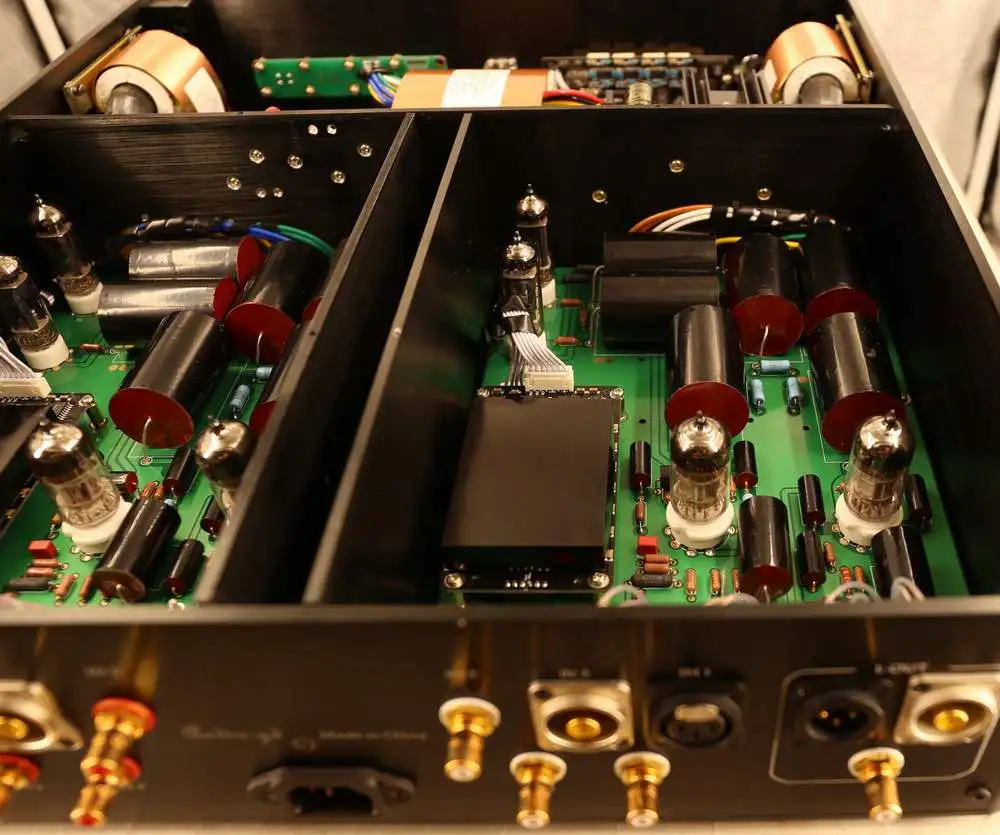

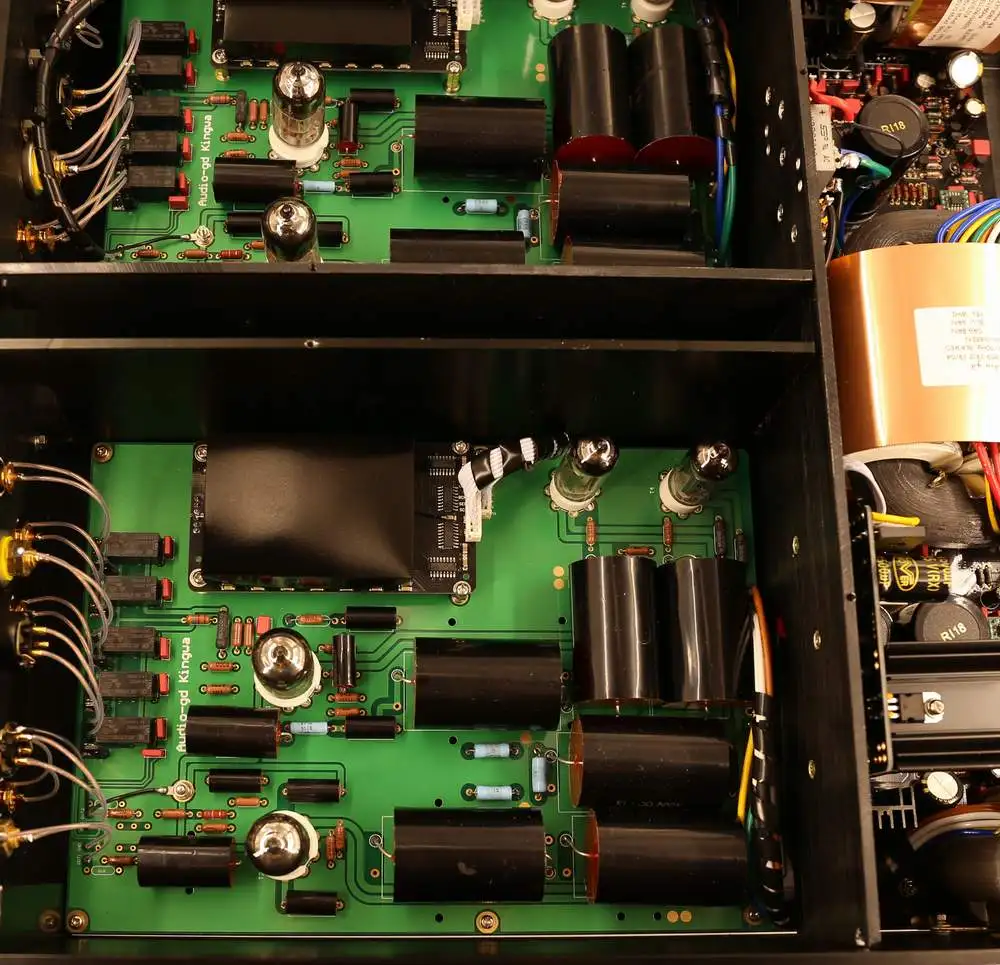

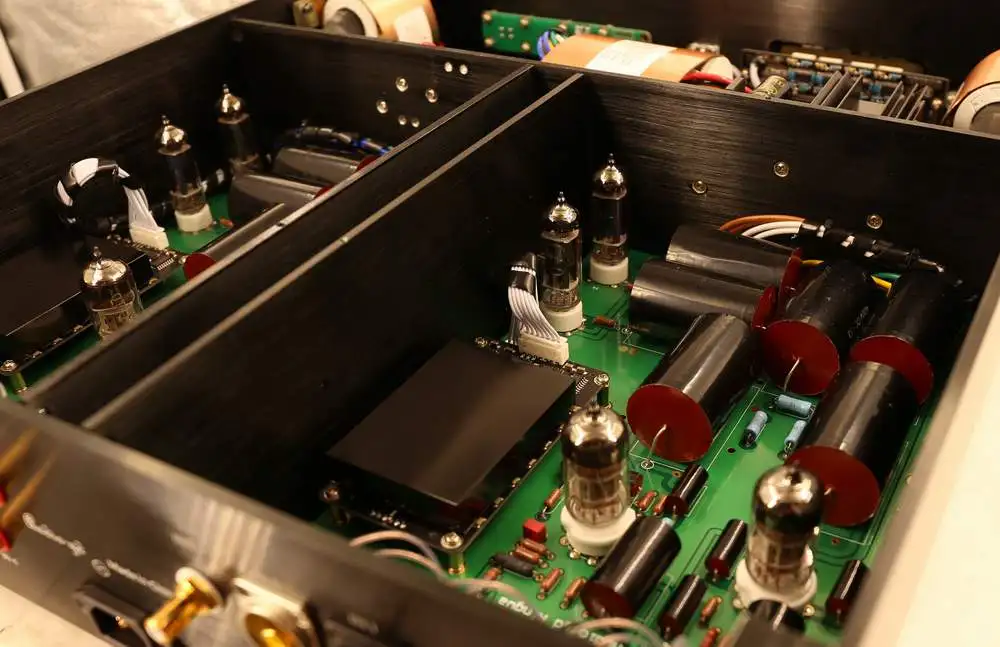

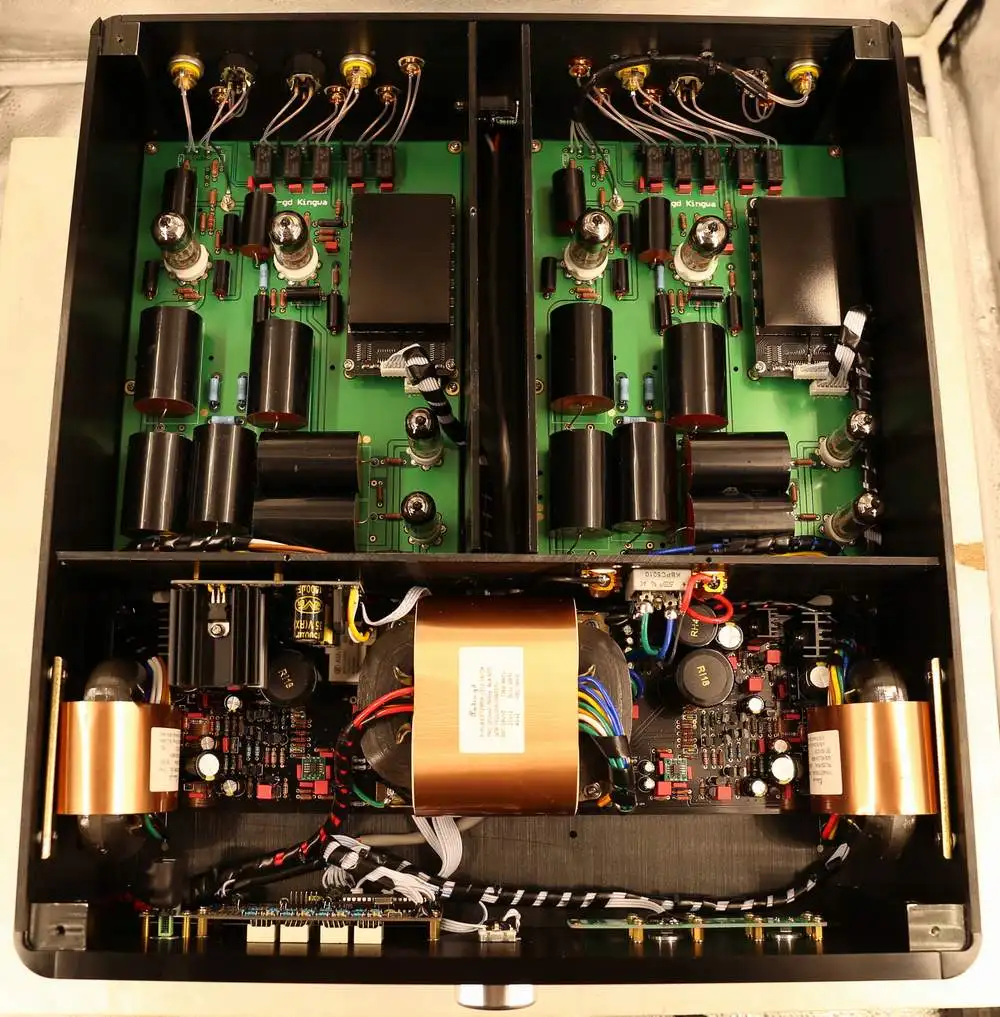

Вакуумная HE1 SE Внутренняя деталь (одноконцевая)

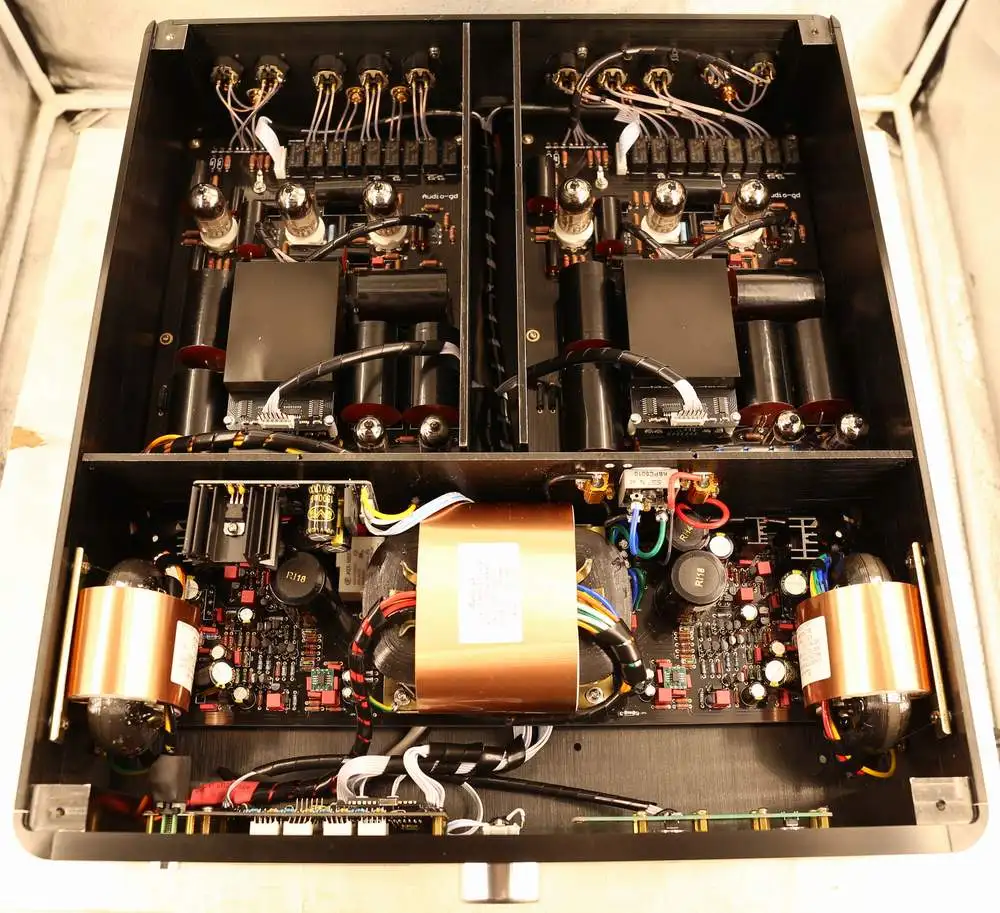

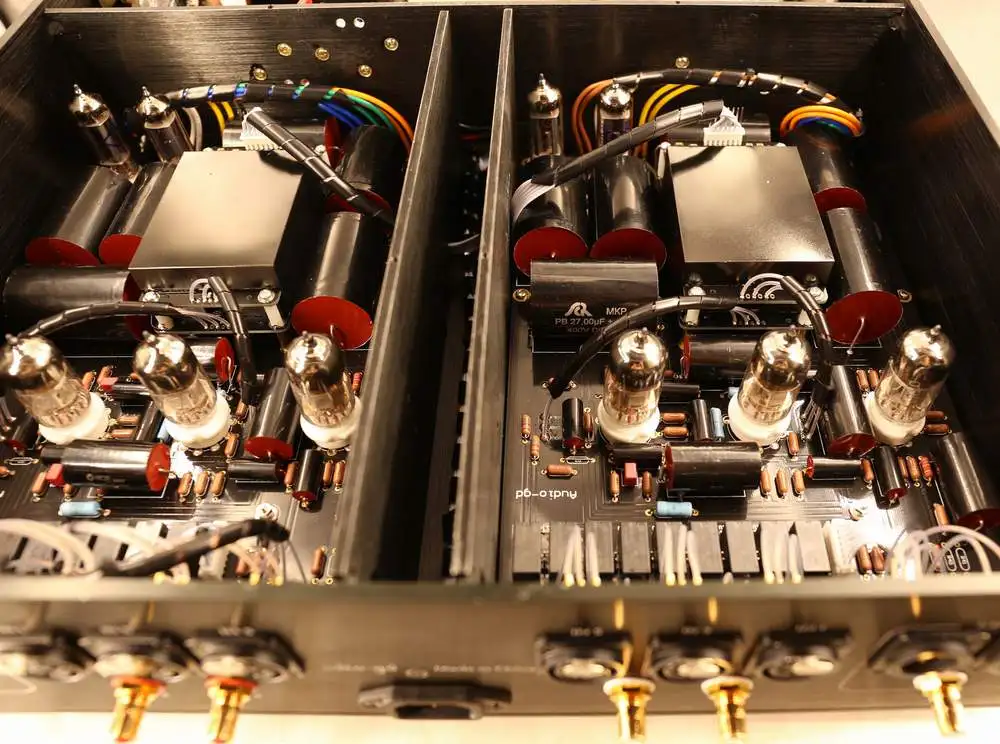

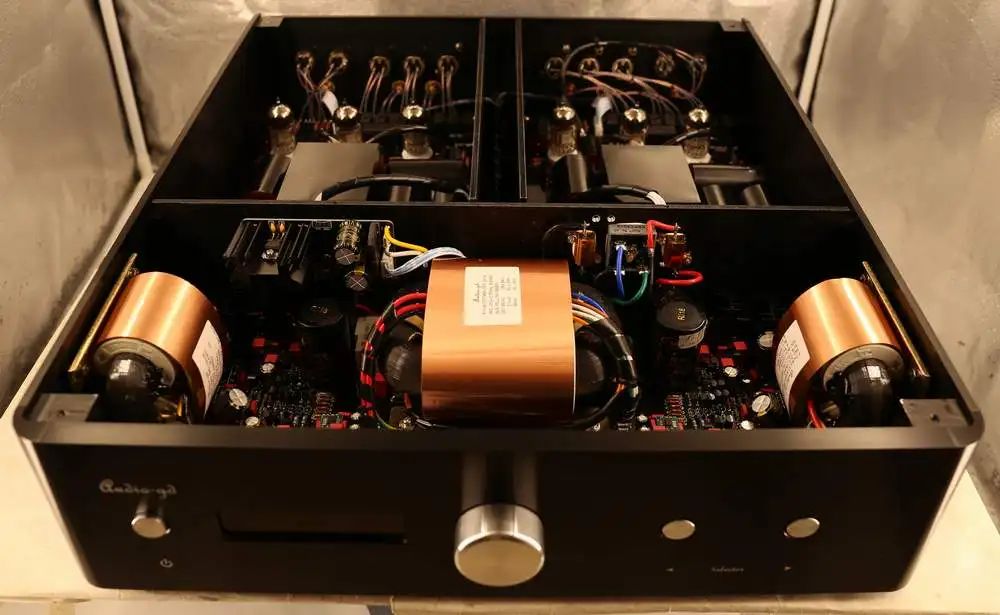

Вакуумная Внутренняя деталь HE1 XLR (сбалансированная)

Пользователь настраивает звук
          Для XLR версии, пользователь может подключить выход или реальный XLR выход и SE выход, чтобы получить полный разный звук и чувство.
Для XLR и SE версии, пользователь может поменять трубку A и B, чтобы получить различный звук, прежде чем поменять, необходимо пометить знак на трубке.

Пожалуйста, обратите внимание перед размещением заказа
Потому что срок службы вакуумного клапана составляет всего несколько тысяч часов, гарантия вакуумных клапанов-3 месяца, гарантия других частей-10 лет, следуя нашей гарантийной политике.
          Чтобы избежать снижения качества звука, мы рекомендуем заменить новые вакуумные клапаны через 5000 часов (каждый день 3 часа, это около 5 лет). После замены новых вакуумных клапанов нужно около 150 часов.
Вакуум HE1 построил полностью аналоговую технологию регенеративного источника питания. Регенеративный источник питания аналоговой технологии обладает более аналоговым и нейтральным качеством звука, но более низкой эффективностью, чем цифровая технология. Мы советуем питание устройства не более 8 часов каждый день.
Вакуумная конструкция HE1 и здание могут отличаться от других.
Это самый чистый вакуумный клапанный блок, в источнике питания и сигнальном канале, только Встроенный с резисторами, колпачками и вакуумными клапанами.
Он не встроен в регуляторы мощности для вакуумного клапана нити и сигнального канала.
Он не встроен в удушающую катушку и электролитические колпачки в источнике питания, только с пленочными колпачками малой емкости и вакуумными выпрямителями для выпрямления и фильтрации энергии.
Благодаря особому дизайну Увеличьте SN более чем на 98дБ на обычной громкости прослушивания.
Таким образом, его звук может немного отличаться от некоторых вакуумных клапанов, с которыми вы когда-либо слушали.
С вакуумом HE1, вы не можете слышать звук вокала, как толстый, но это нравится певицу что-то во рту. Вы также не можете слышать много теплого и медленного звука.
С помощью вакуумного HE1 вы можете услышать прозрачность, детализацию и динамический звук, но с трубкой и музыкальным звуком и немного теплым.

Различия между одним концом и сбалансированным
Версия с одним концом означает, что продукт встроен в два Канальные усилители для левого и правого процесса сигнала.
Сбалансированная версия означает, что продукт встроен в четыре Канальные усилители для процесса сбалансированного сигнала влево и вправо.
В то время как я проектирую и настраиваю, сбалансированная версия в полностью сбалансированной системе, может улучшить прозрачность и звук сцены качества звука, так что для сохранения лучшего музыкального, четыре Канальные усилители были разделены в общей сложности.
На основе этой конструкции, в то время как сбалансированная версия соединяет сбалансированные источники, она может выводить полностью сбалансированный сигнал и одиночный конечный сигнал, в то время как он соединяет один конечный источник, усилитель мощности может подключать выходное гнездо XLR, но горячий выход без сигнала.
Для большего удовольствия для пользователя полностью сбалансированной системы, лицом к передней панели, внешние выходные гнезда XLR имеют только выход горячего сигнала (средний одиночный конец), внутренние выходные гнезда XLR имеют полностью сбалансированный выход, Пользователь может пройти через один и тот же кабель XLR, чтобы испытать различный звук между полным балансом и одним концом.


Что такое регенеративный Источник питания:
В то время как звук-это жизнь, источник питания-вода, чистая вода создает чудесную жизнь, чистый источник питания воспроизводит красивый звук.
Регенеративный источник питания, как собственный электрический генератор, встроенный в блок.
Он может блокировать больше всего беспокоить от линии питания, поставить ультра чистый источник питания для аудио-усилители, воспроизвести самый нейтральный и аналоговый звук, такой как звуковой сигнал для системы и пользователей.
В конструкции регенеративного источника питания мощность переменного тока через регенеративный входной трансформатор, преобразование в постоянный ток, через источник питания класса A PSUs для регенеративных волновых генераторов и этапов драйвера.
Блок питания с параллельным соединением класса A имеет очень высокое входное сопротивление, чтобы избежать беспокойства через блок питания от воздействия степени чистоты регенеративного сигнала, И он имеет низкое выходное сопротивление с очень быстрой скоростью и высокой линейностью, это очень чистый источник питания.
Сбалансированный регенеративный генератор регулярных волн производит волну с ультра низким искажением 50 Гц, через балансировочные усилители и сильные выходные этапы, Управляйте двумя регенеративными трансформаторами, производящими чистую мощность переменного тока.
Два регенеративных трансформатора питают Питание переменного тока к трубному преампу отдельно, без силиконовых элементов и регулятора, чтобы сохранить Лучший чистый трубчатый звуковой аромат.

Аудио-gd на регенеративных блоках питания:
1, с помощью анализа AP SYS-2722, полностью аналоговый дизайн генератора обычной волны имеет гораздо более низкое искажение, чем цифровой генератор.
2, этапы цифрового привода имеют более высокую эффективность, но полные этапы аналогового привода имеют гораздо более лучший аналоговый звук.
3, регенеративная волна 400 Гц обладает более высокой эффективностью, регенеративная волна 50 Гц имеет гораздо более отдаленную область чувствительности ушей человека, чем 400 Гц, повышает звук гораздо лучше, чем аналоговый звук.




Ниже описано основание на вакуумном HE1 SE, вакуумный HE1 XLR встроен в 4-канальный одноканальный amps, поэтому технология такая же.

Концепция дизайна
Все активные компоненты имеют Нелинейный характер, они не могут быть идеальными с каждой стороны. В то время как мы разработали устройство, мы должны были выбрать идеальную область компонентов.
Мы рассмотрели самый мощный усилитель, имеющий чувствительность на входе около 1 в, в то время как на выходе преампа 1 в уровень, усилитель мощности получил полную выходную мощность, таким образом, мы решили сделать идеальную область на 2 в и ниже уровня выхода, хотя его максимальная мощность более 15 В.
О частотном диапазоне, мы не искали лучшие спецификации на бумаге, но мы имеем через долгосрочный слушать и настроить, чтобы подтвердить Окончательный параметр.
Вакуумный HE1 был построен в двух pc же доске для L и R каналов, мы не проектируем зеркальную доску, потому что вакуумный клапан не может быть транзистором, который может собрать в зеркальной дизайнерской плате с инвертированием детали вперед, вакуумный клапан не может собрать с инвертированием вперед, При применении зеркальной конструкции необходимо сделать разную компоновку, что может привести к различной производительности между каналами L и R и влияет на качество звука.
Колпачки для фильтрации мощности и сигнальные колпачки для пар применяются в пленочных колпачках SOLEN и встроенных вакуумных клапанов, которые мы тестировали несколько различных моделей, и это, наконец, выбор, это лучший комбо, основанный на моем более чем 15-летнем опыте строительства.
Мы советуем пользователям даже иметь мастерство «сделай сам» и тонну денег, но не меняйте ни одну встроенную деталь, чтобы сохранить устройство идеально сочеталось с музыкой и точностью.
Большинство вакуумных преампер имеют около 20 дБ усиления, сейчас большинство источников имеют более 2 в выходной уровень, что делает регулятор громкости трудным.
Вакуумный HE1 имеет 11 дБ усиления, он позволяет контролировать громкость довольно гладко.

Вакуумный клапан для шахты  :
В начале 90-х годов местные деловые мужчины купили несколько военных кораблей и сняли части на продажу, но никто не купил вакуумные клапаны, так что я могу получить несколько сотен кг вакуумных клапанов и начать вакуумный клапан.
После 15 лет постройки и изучения (я был остановлен на создании вакуумных клапанов в 2007 году), я взял некоторый опыт.
1 нить должна питаться от переменного тока для получения чистого звука tublike.
2 никогда не применяйте электролитические колпачки, необходимо наносить пленочные колпачки и не применять колпачки большой емкости.
3 никогда не применяйте регулятор мощности.
4 никогда не применяйте удушную катушку, она предлагает звук удушающей катушки, но не звук трубки.
5. Необходимо использовать вакуумный выпрямитель клапана.
6. Необходимо полное выпрямление волн, но если вы смотрите на нашу схему дизайна, полное выпрямление волн отличается от большинства других.
В течение 7 дней источники имеют высокий уровень выхода, преамп нужен только с низким коэффициентом усиления.
8самая чистая конструкция вакуумного клапана имеет самый чистый звук тубелика.

Особенный дизайн блока :
Некоторые вакуумные клапанные блоки применили регулятор мощности постоянного тока для нити, высокого напряжения или больших колпачков или катушки удушья для улучшения SN.
Вакуумный HE1 прошел другим способом, он применил особый дизайн для улучшения SN.
Дизайн не только улучшил SN, но и улучшил прозрачность, детализацию и искажение звука. Это ключ устройства.

Система регулирования громкости в режиме тока  :
Нормальный регулятор громкости применил потенциометр, сигнал должен проходить через потенциометр, затем подача на следующий этап, потенциометр должен сильно влиять на качество звука.
Вакуумный HE1 применил режим регулирования громкости тока, сигнал только через резистор, затем подача на следующий этап, без через порт регулировки громкости. Я опубликовал дизайн на <Радио и ТВ> в 2005 году.

Улучшите искажение :
Вакуумный клапан-это Нелинейные компоненты, его характером является уровень входного сигнала, повышающий причиной увеличения искажений, а низкий и высокий уровень выходного сигнала вызывает увеличение искажений.
Мы разработали два порта регулировки громкости для улучшения искажений.
Первый порт расположен на входе преампа, для ограничения уровня входного сигнала Избегайте высокого уровня сигнала, вызывающего увеличение искажений.
Второй порт расположен на выходе вакуумного клапана с усилением, чтобы выбрать и применить идеальную область вакуумного клапана.
Для более сильной выходной мощности существует два вакуумных клапана, параллельное соединение в качестве буферов после второго порта регулировки громкости.



Благодаря особому дизайну шум THD + под 0.05%, и вы можете видеть, что уровень плоский между 20 Гц-10 кГц, и откатывается более 10 кГц.
Хорошо известный характер вакуумного клапана Звук Музыкальный, но другой плохой Дискретность.
Мы тестировали одну и ту же партию вакуумных клапанов, лучшие и худшие случаи, которые имели около 100x раз отличается на уровне THD.
           Для гарантии качества звука и производительности, мы потратили много времени, чтобы проверить каждый вакуумный клапан в тепловом состоянии с помощью аудио точного оборудования, затем выберите подходящие вакуумные клапаны, собранные в блоках, верните вакуумные клапаны un-fit дистрибьютору.



Улучшенная прозрачность и детализация:
Эта теория может быть трудно понять, если вы не знаете электрическую технологию.
Вакуумный блок имеет высокий уровень шума, если детальный музыкальный сигнал имеет низкий уровень, который похож на уровень шума, он будет убиваться шумом и потерян, вы не можете услышать этот подробный музыкальный сигнал.
Позвольте мне попытаться объяснить мой плохой английский.
Например, уровень шума на выходе преампа составляет 0,5 мВ, что является хорошим уровнем преампа.
В то время как выходной сигнал детализации музыки менее 0,5 мВ, он будет убиваться шумом. Даже уровень сигнала музыкальной детали превышает 0,5 мВ, например 1 мВ, потому что шум убивает половину, он становится более крупным сигналом искажений, но больше не оригинальным сигналом.
Вы можете использовать изображение с нормальным вакуумным преусилителем, в большинстве случаев Слушайте музыкальный сигнал до 300 мв или 500 мВ дома, но потеряете все сигналы менее 0,5 мВ, насколько плохо динамично и насколько большой сигнал потерялся.
С вакуумной конструкцией HE1, 1 мВ выходной детальный музыкальный сигнал, устройство получит его до десятков раз, затем через второй порт громкости затухание назад до 1 мВ.
Эта работа имеет некоторые преимущества:
1. Получайте слабый сигнал до десятков раз, далеко от уровня шума, чтобы избежать эффекта от уровня шума.
2, вакуумный усилитель увеличивает искажение, в то время как выход слабый, усиление до десятков мВ может уменьшить искажение.
3. Затухание музыкального сигнала от десятков мВ до 1МВ, но в то же время шум также был затуханием. Например, если затухание 20мв музыкальный сигнал назад к 1МВ, уровень шума 0,5 мВ уменьшился до 0,025мв, поэтому SN имеет большее улучшение.

SN был улучшен:
Качество звука хорошее или плохое зависит от личного чувства, но SN хорошее или плохое, клиент может чувствовать это легко. Некоторые вакуумный клапан преампер, на нормальном прослушивании громкости, пауза музыки, может услышать гул на 1 или несколько метров от динамиков.
Я проверил, что США сделали преамп более 8000 долларов США на китайском рынке, у него было 84 дБ на 2 В RMS невзвешенным.

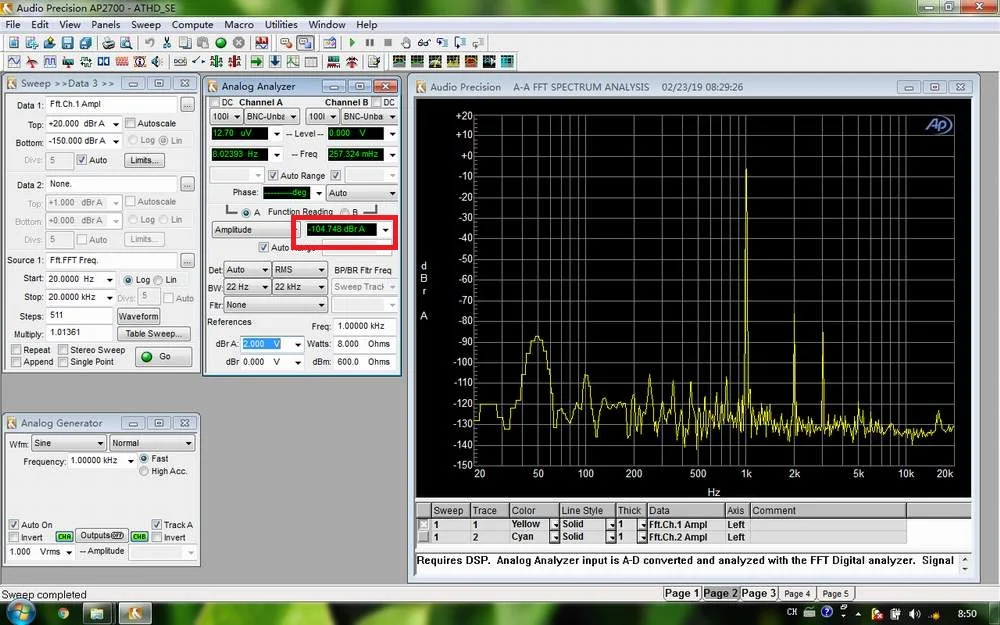

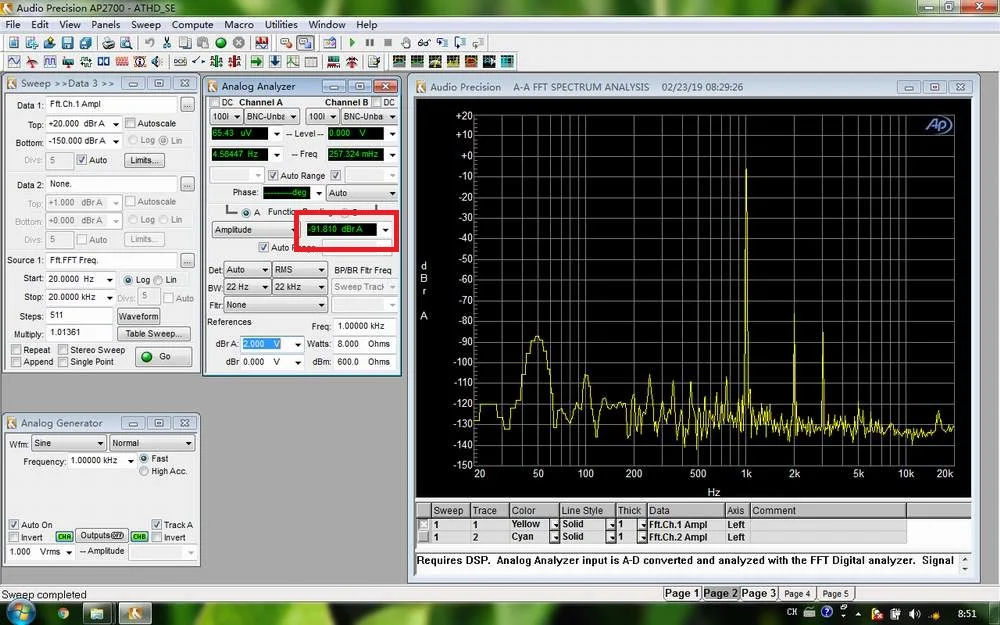

Вакуумные диаграммы параметров HE1 SN.



Благодаря особому дизайну, установите 2V RMS в качестве стандарта, невзвешенный уровень SN, в то время как объем на 10 шагов, SN составляет 109DB, а объем на 30 шагов, SN-104DB, И объем на 50 шагов, SN 98DB, и объем на 70 шагов, SN 91DB, Объем на 90 ступенях имеет выход более 2 в, SN составляет 84 дБ, если все еще считать стандарт 2 в, но на самом деле он должен иметь большее число.
SN очень отличный на низком уровне может обещать, что низкий объем имеет более подробную воспроизведение без потери. С другой стороны, некоторые вакуумные преампы, в низком объеме, детали теряют более чем высокую громкость.
Обычно я слушаю музыку с громкостью 30-50 шагов, это означает, что вакуумный HE1 может обещать SN Более 98DB в нормальном прослушивании.

Персонаж регулятора громкости :
Вакуумный HE1 имеет 95 дБ диапазон регулировки громкости, менее 15 шагов, объем увеличивается на несколько дБ на каждом шаге, более 15 шагов, на каждом шаге он увеличивается на 0,75 дБ, позволяет плавно и точно регулировать громкость.
Чтобы избежать шума, плата управления громкостью была защищена медной коробкой.

Различные характеристики между сбалансированными и одноконечными выходами
(Характеристики не означают качество звука, пользователь должен сравнить их и найти лучший вкус звука)

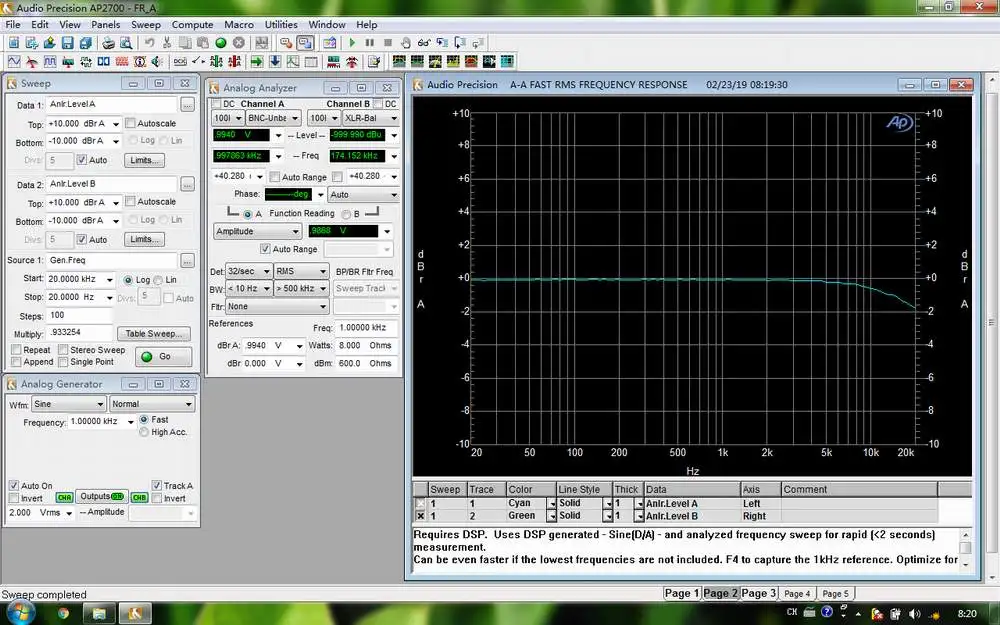

Одночастотный диапазон

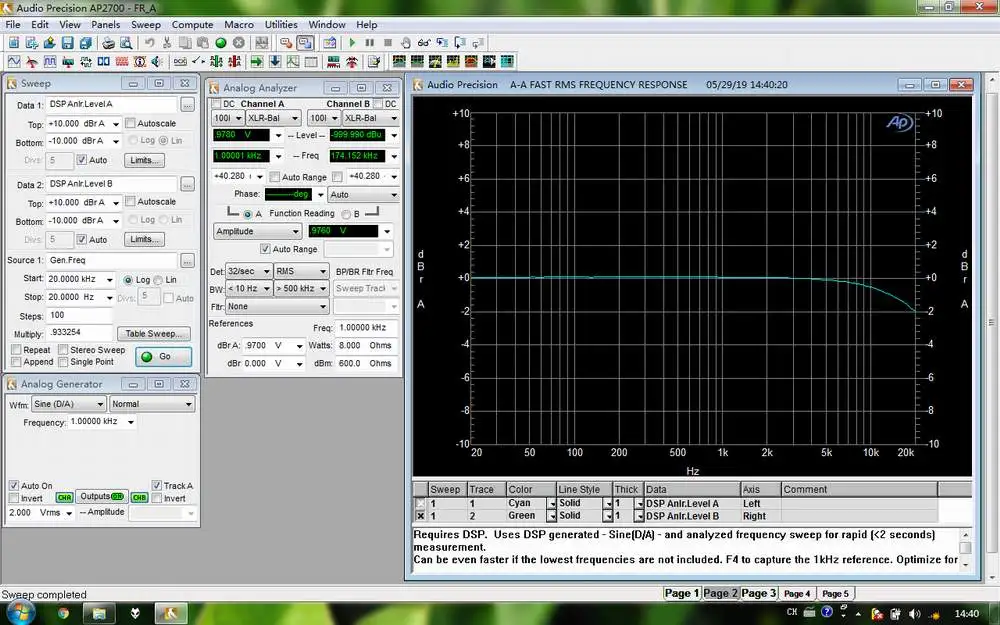

Сбалансированный Частотный диапазон

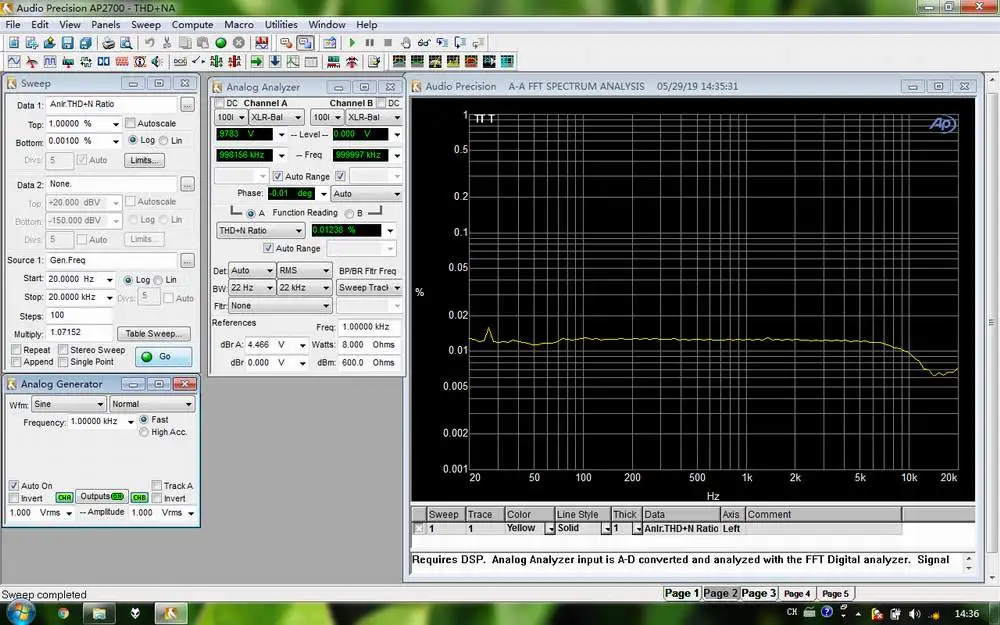

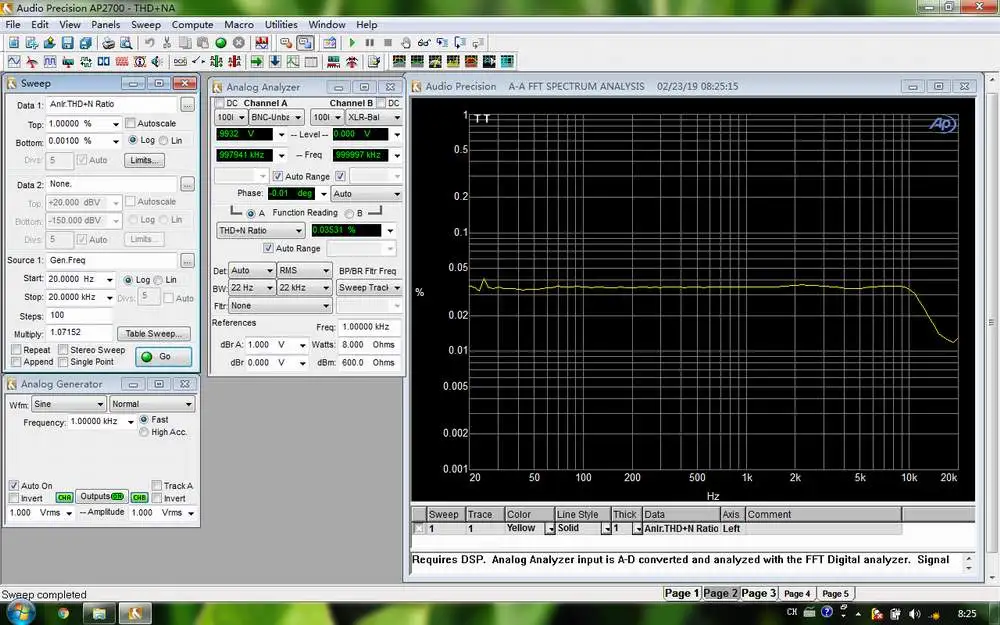

Односторонний THD + N (<0.05%)

Сбалансированный THD + N (<0.02%)

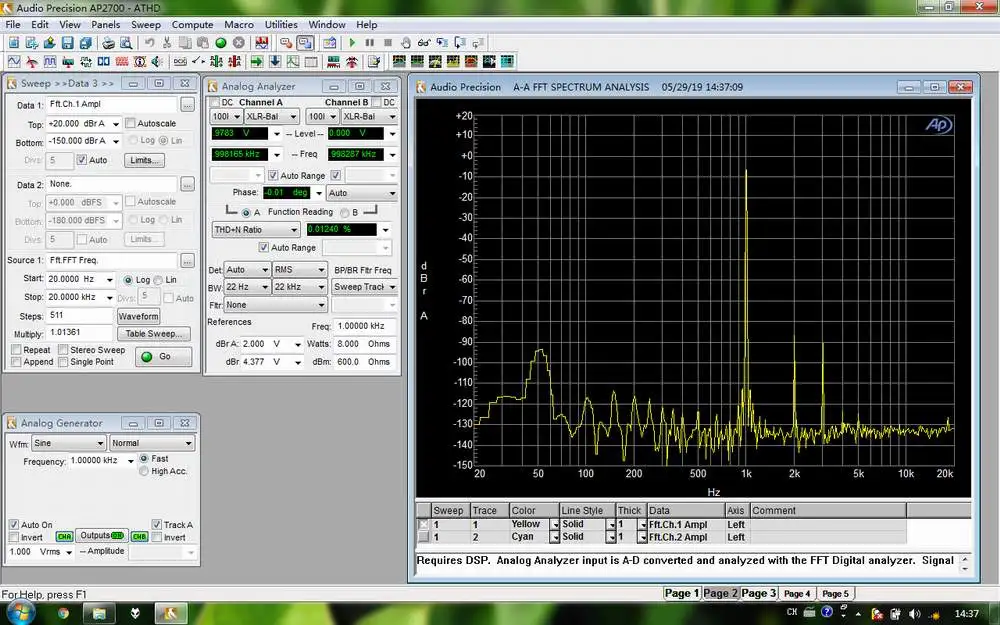

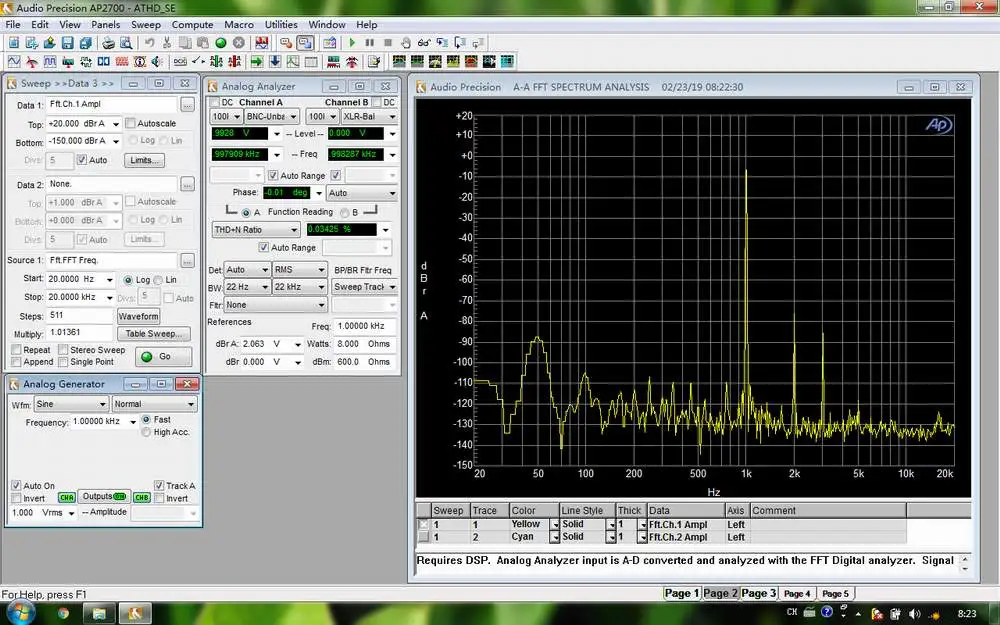

Односторонний THD

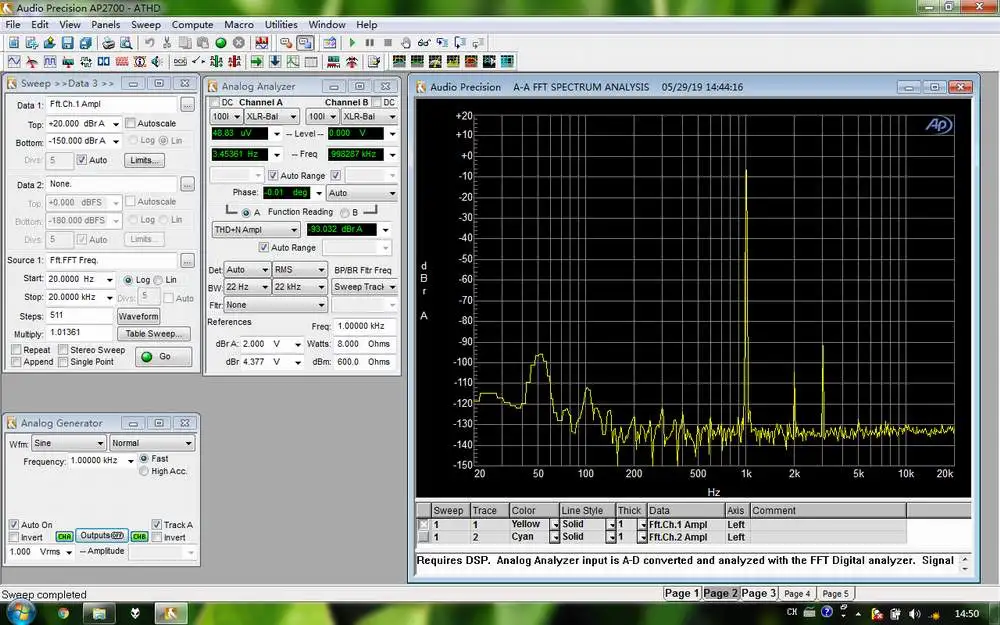

Сбалансированный THD

Характеристики:
