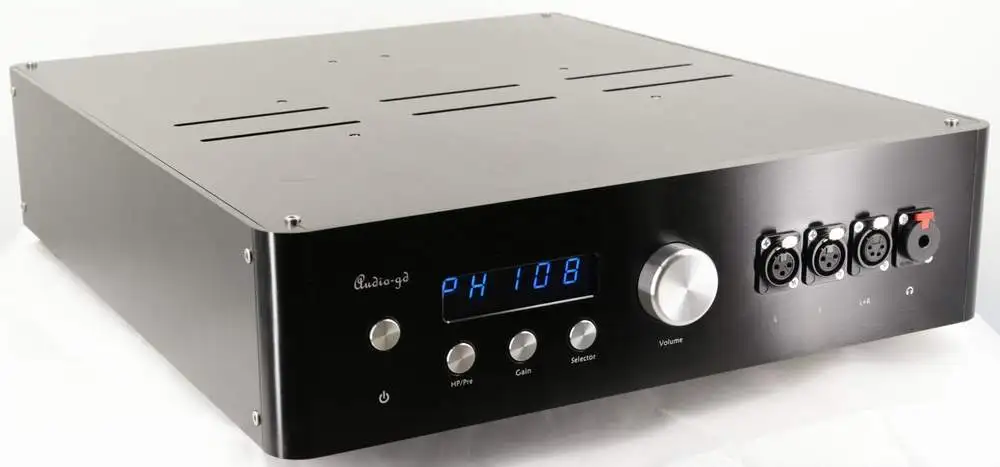

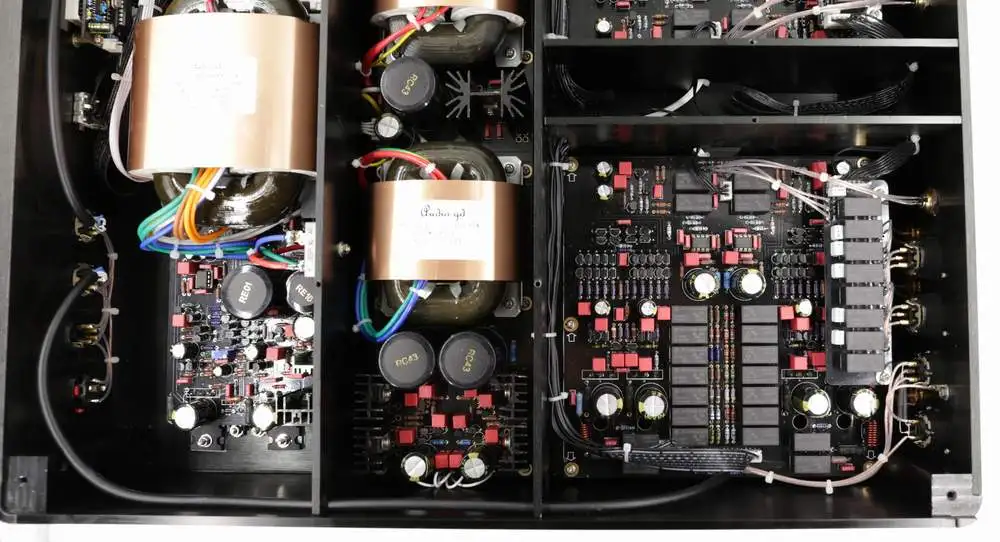

Аудио GD HE 9 полностью сбалансированный Предварительный усилитель предусилитель

Аудио GD HE 9 полностью сбалансированный Предварительный усилитель предусилитель

[Xlmodel]-[custom]-[8888]

Обзор:

Встроенный регенеративный источник питания

Три Высокая производительность в виде буквы «R» коров с общей мощностью 260 Вт и Более 100000 мкФ аудио конденсаторов фильтра обеспечивают чистоту источника питания

Отдельные источники питания класса а обеспечивают регенеративный драйвер питания, левый и правый канальный аудио усилитель сигнала независимо

Истинные сбалансированные все транзисторы отзывы-бесплатный литой ток передачи цепи

Четыре пары точно парных трубок высокой мощности 150 Вт (общая мощность до 1200 Вт) служат этапами выхода для наушников/преампа для выхода класса A высокой мощности

100-этап, четырехканальный, с цифровым управлением реле I/V переключаемый регулятор громкости, чтобы избежать Разбаланс каналов и ухудшения звука

Супер экспанциальное управление громкостью с 16, 25 и 31 дБ уровней усиления для легкой регулировки с широким диапазоном высоких и низких чувствительных наушников или динамиков

Высококачественные компоненты, точно подобранные трубы, кабель OCC

5 входов: XLR X2 / RCA X2 /CAST X1 (даже с RCA или несимметричными литыми входами, он-9 все еще может быть преобразован в сбалансированный литой, XLR и RCA выходы.

Выходы предварительного усилителя: XLR / RCA / CAST

Выход для наушников: 4-полюсный автоматический XLR Сделано в Китае X1/переменного тока 3-полюсный XLR Сделано в Китае X2/несимметричный X1

Детали текущей технологии конвейера (литая)

Что такое регенеративная мощность:

Когда музыка-это жизнь, питание-это вода. Чистая вода создает чудесную жизнь, чистая сила воспроизводит сердечный звук.

Регенеративная мощность-это как иметь частный генератор, встроенный в машину.

Он фильтрует максимальное количество помех от линии электропередачи и обеспечивает сверхчистую мощность аудиоусилителя, восстанавливая очень неразбавленный и аналоговый звуковой сигнал для аудиосистемы и пользователя.

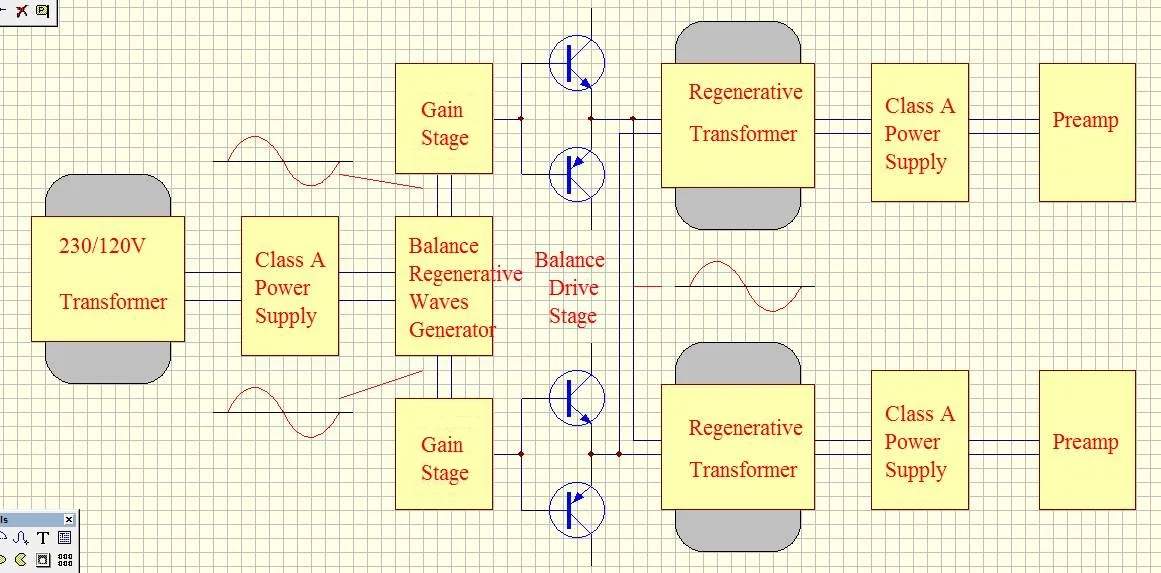

Регенеративный источник питания спроектирован таким образом, что мощность 120 В/220 В переменного тока преобразуется в мощность постоянного тока через регенеративный силовой входной трансформатор, А затем к классу А параллельному регулируемому источнику питания для генератора и драйвера регенеративной формы волны.

Сбалансированный регенеративный стандартный генератор сигналов производит ультранизкую форму волны 50 Гц, которая сбалансирована усилителем усиления и мощным этапом драйвера, чтобы управлять двумя регенеративными Выходные Трансформаторы для получения чистой, стабильное напряжение и частота питания, Который затем используется для самостоятельной зарядки аудио-усилителей левого и правого каналов от параллельных регулируемых источников питания отдельного класса А.

Как регенеративный генератор сигналов, так и драйвер питаются от регулятора класса А, что делает их работу невосприимчивой к колебаниям сети и помехам.

Регулятор напряжения shunt класса A имеет очень высокое входное сопротивление, чтобы предотвратить помехи от входа в аудиосхемы через электропитание, А также чтобы избежать перекрестных переходов между левым и правым звуковыми сигналами через источник питания для улучшения разделения. Низкое выходное сопротивление обеспечивает отличную линейность и скорость, что делает его отличным дизайном регулятора питания.

Аудио-gd доводы для регенеративного блока питания.

1, чистый аналоговый регенеративный стандартный генератор сигналов имеет гораздо более низкое искажение, чем цифровой генератор синтеза, как показано на внутреннем дизайне анализа и практическом тестировании AP SYS-2722.

2, этап цифрового драйвера может иметь более высокую эффективность преобразования энергии, но полностью аналоговый этап драйвера имеет более аналоговый вкус.

3, частота регенеративной формы волны 400 Гц имеет более высокую эффективность преобразования энергии, а частота регенеративной формы волны 50 Гц находится дальше от зоны слуха человека, чем 400 Гц, В результате более мягкое и естественное качество звука.

ACSS:

Он-9-это действительно сбалансированный дизайн наушников и преампер, с использованием новейших литых технологий для повышения качества звука XLR входного сигнала, чтобы быть таким же хорошим, как литой.

Он-9 может выглядеть комплексно, но на самом деле это самый простой дизайн в мире, с большинством компонентов, используемых для обработки энергии. Простые и короткие каналы обработки сигналов позволяют значительно улучшить качество звука с очень малой цветопередачей звука.

Он-9 использует одноступенчатую схему усилителя с чрезвычайно низким искажением, в то время как обычный OPA op-amp использует двухступенчатую схему усилителя внутри. Устройство устанавливается непосредственно на материнскую плату для лучшего качества звука.

Литая цепь-это усилитель транзисторов без отзывы. Многие аудиофилы знают, что негативные отзывы обеспечивают лучшие характеристики тестирования, но без отзывы дизайн обеспечивает лучшее прослушивание. Это несоответствие между традиционными схемами. Но литая цепь ломает новую поверхность, предлагая чрезвычайно низкую Цветность тона, очень нейтральный и естественный звук с очень низким искажением и отличной линейностью. В результате он воспроизводит лучшую динамику и более насыщенные детали, не звучая грубым и сухим.

Все этапы усиления работают в режиме передачи тока, все транзисторы работают в классе А и используют источник питания класса А.

Отзывы-free diamond-shaped output stage оснащены двумя парами высокомощных трубок мощностью 150 Вт на канал и работают с высоким уклоном класса А. Выходное сопротивление составляет всего 1 Ом.

Все компоненты сбалансированных Четырех каналов HE-9 точно подходят для установки.

Дизайн регулировки громкости:

Регулятор громкости HE-9 является отходом от других технологий. Обычное управление громкостью включает размещение потенциометра регулятора громкости на входе Усилителя для ослабления сигнала, что может привести к потере деталей и дисбалансу канала с потенциометрами низкого качества.

В HE-9, однако, мы использовали Тип преобразования I/V регулятора громкости, где регулятор громкости похож на переменный пассивный преобразователь I/V, установленный на выходе литого усилителя, где он работает на сигнале тока, а не на сигнале напряжения (Как пассивный преобразователь I/V выход от чипа DAC R-2R), что приводит к очень плоской частотной реакции и без потери деталей. Никаких деталей не потеряно.

Консистенция регулятора громкости является ключом к производительности и качеству звука действительно сбалансированного усилителя. Важно, чтобы сигналы Четырех каналов были точно контролированы. Если + и-сигналы сбалансированного сигнала не контролируются точно, сбалансированный выход приведет к сильным искажениям и сделает качество звука и производительность еще хуже, чем обычный несбалансированный усилитель, трата времени на дизайн и высокая стоимость действительно сбалансированного усилителя.

HE-9 использует четырехканальный, с цифровым управлением, реле, основанных на регулятор громкости, который управляется с помощью переключения Высокоточный резистор DALE, устранение дисбалансов каналов и неточностей в + и сбалансированном сигнале и достижение наилучшего качества звука и производительности. Работает в текущей области, нет необходимости беспокоиться о качестве звука, вызванном контактами реле.

Он-9 оснащен 100 уровнями экстенциального широкого управления громкостью отклика, который легко регулируется с широким диапазоном высоких и низких чувствительных наушников или динамиков. Поскольку пользователь настраивает громкость, различные реле переключают резисторы, поэтому выход может иметь небольшой звук переключения реле, который исчезнет, как только громкость будет остановлена.

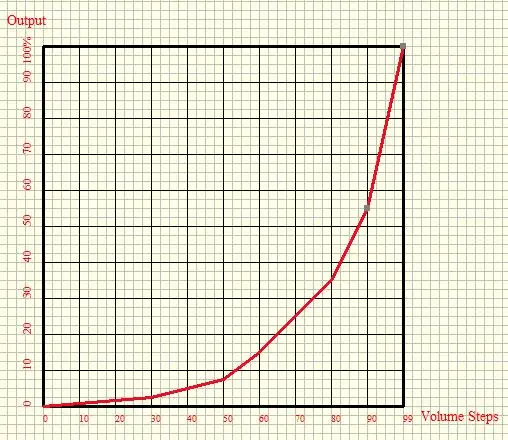

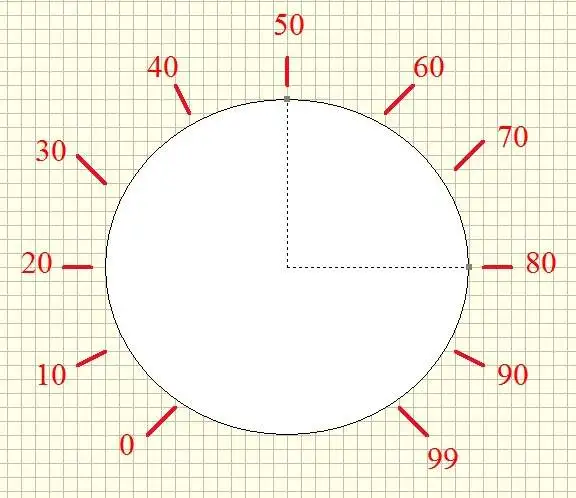

Супер экспанциальный широкий контроль громкости отклика

Соответствует нормальному диапазону громкости ручки

Защита:

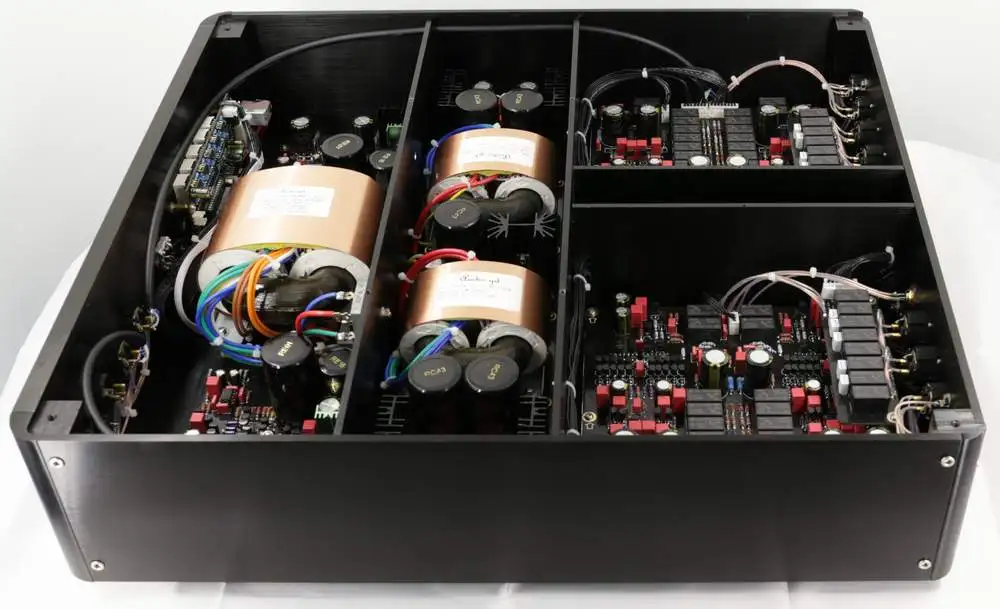

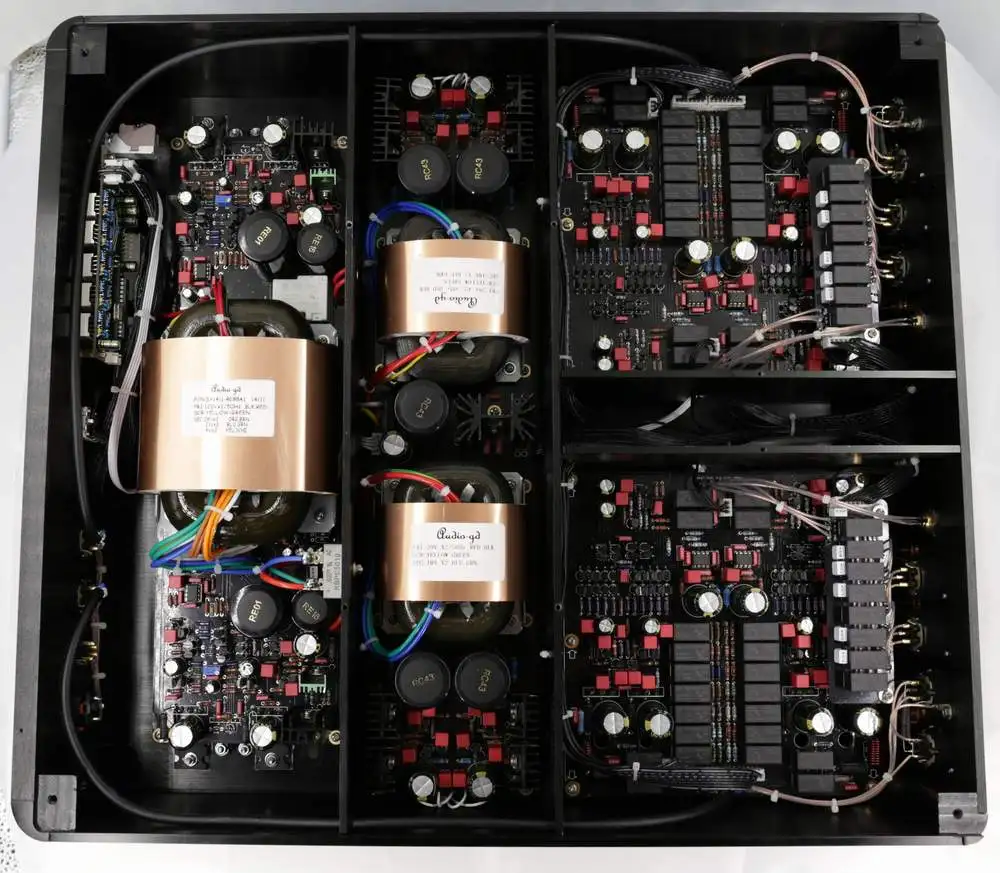

Он-9 полностью изолирует четыре секции левого и правого усилителей, регенеративный силовой драйвер и вторичный силовой трансформатор, даже входящие кабели 120 В/220 В отделены толстой алюминиевой пластиной.

Он-9 использует тяжелое алюминиевое шасси для предотвращения вихревых течений, проводящихся через шасси и влияющих на качество звука.

Компоненты:

Он-9 использует все высококачественные Аудио компоненты, в том числе Дейла резисторы, WIMA конденсаторы, пользовательские конденсаторы NOVER (бренд Великобритании), аудио класса вход и выход розетки и позолоченные RA розетки питания, все они точно соответствуют четырем каналам баланса HE-9.

HP/предварительный переключатель:

Выбирает HE-9 от выхода наушников (дисплей H) или выходного сигнала преампа (дисплей P).

Переключатель усиления:

L: 16 дБ усиление, подходит для наушников выше 100 дБ или для предварительного усилителя использования.

H: усиление 25 дБ, подходит для наушников до 80-100 дБ.

S: коэффициент усиления 31 дБ, подходит для использования с низким чувствительность наушников 80-100DB в тех случаях, когда источник составляет всего 2-3V @ XLR Сделано в Китае или 0,7-1,5 V @ RCA для низкого выходного уровня или в соответствии с вашими личными предпочтениями (только RCA И доступны XLR).

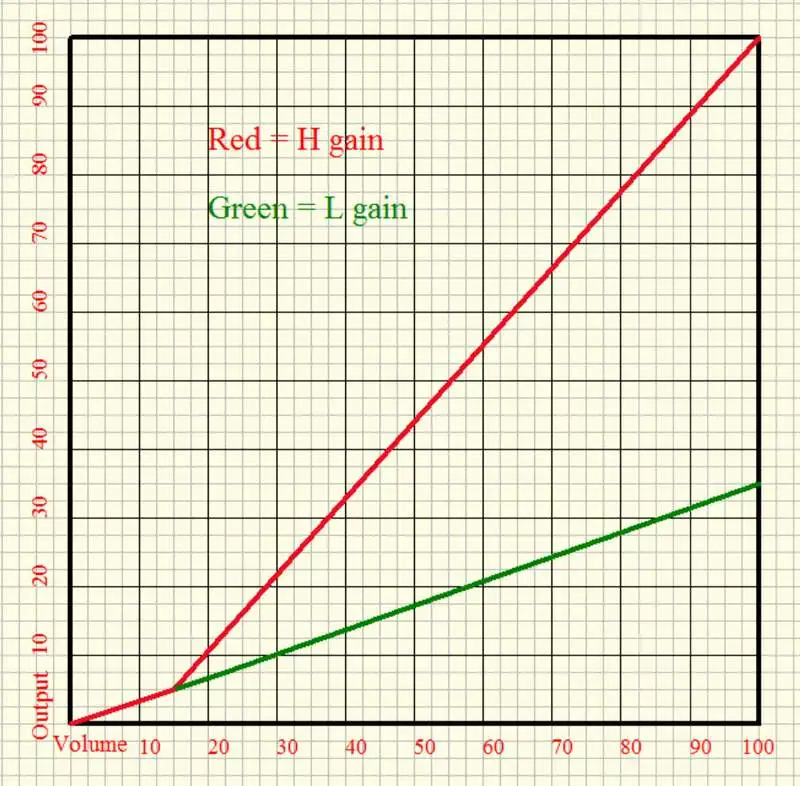

Благодаря нашей новой технологии управления коэффициентом усиления, нет встроенных переключателей, реле или параметров усилителя, которые меняются при переключении между приборами, поэтому качество звука точно такое же, как и у разных прибоев H и L. Пользователю нужно только выбрать соответствующий режим, чтобы сделать регулятор громкости более удобным для личной регулировки.

Переключатель селектора:

Выбирает он-9 входов 1-5.

Регулятор громкости:

Выбирает объем HE-9.

Устанавливает функцию HE-9:

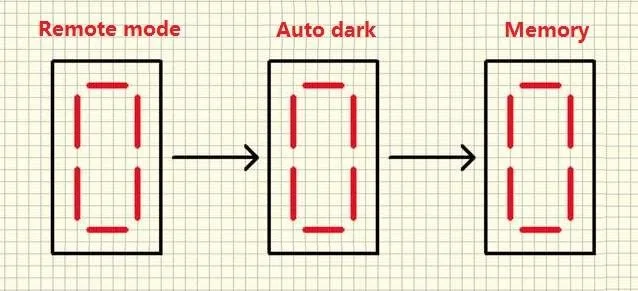

Когда IN5 введен, громкость отключается до минимального, а затем регулятор громкости отключается на одно отверстие, чтобы войти в режим настройки, один из трех дисплеев на дисплее будет мигать, чтобы указать, что функция этой позиции может быть изменена. В этот момент поверните регулятор громкости вниз еще на одно отверстие, чтобы выйти из режима настройки.

При каждом нажатии кнопки «вход» Мигающий Дисплей перемещает одну позицию вправо.

При нажатии кнопки «усиление» мигающий дисплей будет изменен с 0 для остановки функции и 1 для эффекта функции.

Первый дисплей-это настройка функции дистанционного управления, в основном для функции дистанционного управления громкостью, когда установлен до 0, громкость меняется одной остановкой при нажатии пульта дистанционного управления. При установке на 1 громкость постоянно увеличивается или уменьшается, когда кнопка дистанционного управления нажимается непрерывно. Если машина восприимчива к помехам с других устройств, установите эту функцию до 0.

Второе положение-автоматическая Настройка затемнения экрана. При установке на 0 дисплей будет включаться в светильник. При установке на 1 дисплей автоматически выключается примерно через 10 секунд без работы, и только один светодиодный индикатор показывает, что устройство включено.

Третье положение-это Настройка памяти громкости, когда установлен до 0, объем не использует функцию памяти. Когда установлен в 1, объем имеет функцию памяти и останется на уровне громкости в последний раз, когда машина была выключена, даже если машина выключена, а затем снова включена.
